Wartungsfreie Präzision mit Magnetspur-Sensorbox Wartungsfreie Präzision mit Magnetspur-Sensorbox

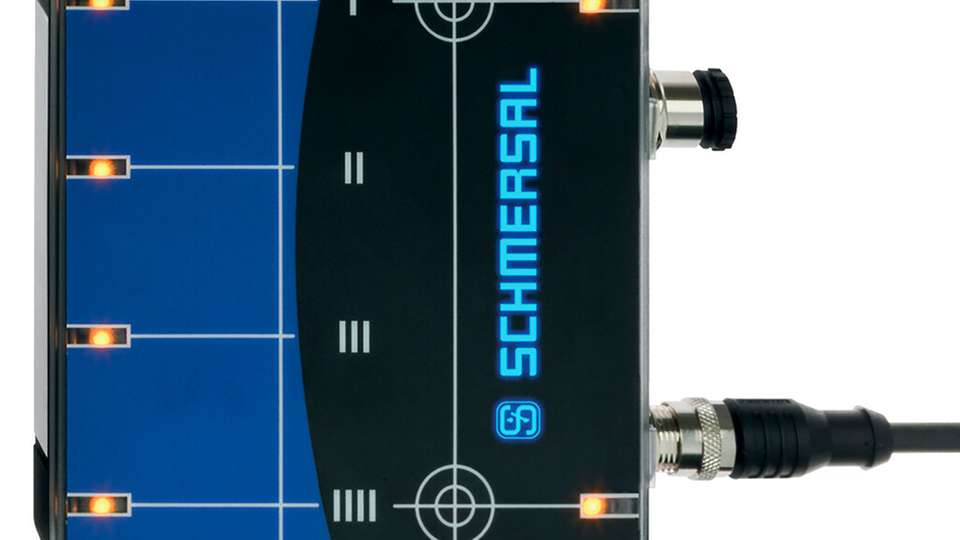

Die Sensorbox SSB-R erfasst das Feld von geeigneten Betätigermagneten auf vier unabhängigen Spuren und wechselt bei Vorbeifahrt den Signalzustand.

Bild: Schmersal
20.04.2023

Präzise, preisgünstig und wartungsfrei: Eine neue Magnetspur-Sensorbox zur Positionserfassung von Elektrohängebahnen in der Automobilindustrie und Intralogistik soll diese Attribute vereinen und somit Anwendern zuverlässig Prozesse erleichtern.

Verschleißfreie Magnetschalter von Schmersal sind seit vielen Jahren in der Automobilindustrie im Einsatz. Sie überwachen die Geschwindigkeit und Position von beweglichen Maschinenteilen, beispielsweise von Elektrohängebahnen, die Karosserien, Motoren, Türen oder andere Zulieferteile zu den verschiedenen Montagearbeitsplätzen in den Automobilwerken transportieren. Die neue Magnetspur-Sensorbox SSB-R übt diese Funktionen jetzt mit einer deutlichen größeren Präzision aus. Die Sensorbox SSB-R erfasst das Feld von geeigneten Betätigermagneten auf vier unabhängigen Spuren und wechselt bei Vorbeifahrt den Signalzustand. Dieser auch bei schneller Vorbeifahrt erzeugte Pegelwechsel bleibt bis zur nächsten Ansteuerung, auch nullspannungssicher, erhalten. Eine angeschlossene Steuerung ermittelt aus den Signalen Position und Streckenabschnitt der Sensorbox und regelt zum Beispiel Geschwindigkeit oder Haltepositionen des Antriebsmotors.

Zwei Winkelsensoren in der Sensorbox ermöglichen es, dass beispielsweise eine Hängebahn mit einer Genauigkeit von Plus/Minus 1,5 mm an der gewünschten Stopp-Position zum Halten gebracht wird. Dies ist etwa an Roboterarbeitsplätzen von Vorteil, wo Bauteile sehr präzise positioniert werden müssen. Für diese Feinpositionierung sind keine zusätzlichen Magnete erforderlich.

Einfache Verdrahtung

In die Sensorbox sind vier geschirmte Spuren in rastender Reed-Technologie integriert. Damit ist die Sensorbox mit nur einem M12-Stecker sehr viel einfacher zu installieren als die bisher verwendeten Magnetschalter. Darüber hinaus lässt sich in die Box ein zweiter Stecker integrieren, sodass sich ohne größeren Verdrahtungsaufwand eine weitere Signalauswertung anschließen lässt. Die Sensorbox ist bis zu einer Maximalgeschwindigkeit von 300 m/min einsetzbar. Darüber hinaus verfügt sie über die Schutzart IP 65 und ist in einem Arbeitstemperaturbereich von -25° C bis +70° C verwendbar. In ersten Anwendungen, insbesondere im Bereich der Elektromobilproduktion, hat sich die Magnetspur-Sensorbox bereits bewährt. Auf die zunehmende Marktnachfrage bei dieser Antriebsart ist die Box auch durch die UL-Zulassung für den US-Markt bestens vorbereitet.
