Erweiterung des Produktsortiments Zwei neue Baureihen von Low-Dropout-Spannungsreglern

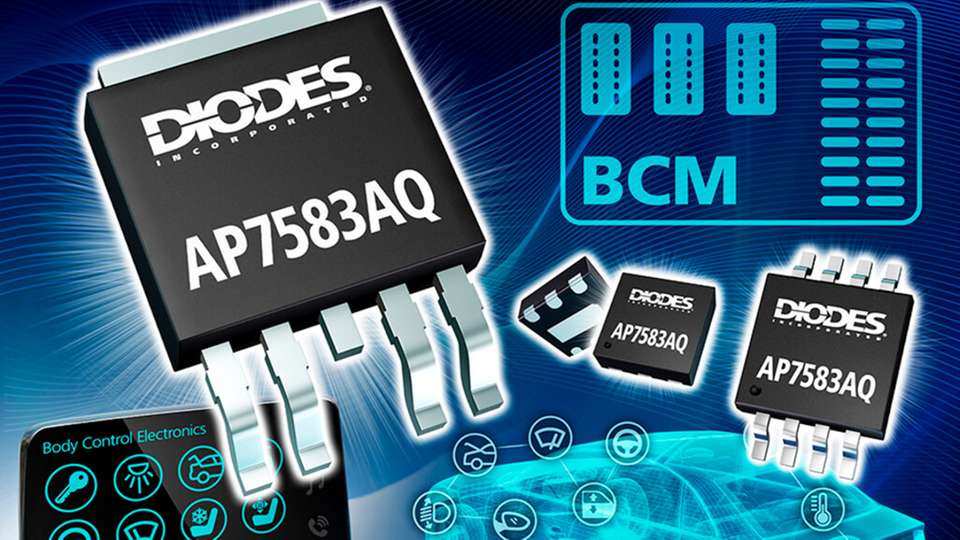

Diodes stellt zwei neue Baureihen von Low-Dropout-Spannungsreglern vor.

Bild: Diodes
05.10.2023

Diodes erweitert sein Angebot automotive-konformer Low-Dropout-/ LDO-Spannungsregler und stellt zwei neue Baureihen vor. Die Serien AP7583AQ und AP7583Q bieten beide einen maximalen Ausgangsstrom von 300 Milliampere und eine Dropout-Spannung von 320 Millivolt. Die LDOs eignen sich für batteriebetriebene Anwendungen in Fahrzeugen. Sie unterstützen Elektronik, die in Karosseriesteuermodulen, fahrzeuginternen Netzwerk-Transceivern, Batteriemanagementsystemen für Elektrofahrzeuge (EV-BMS), Außenleuchten und Kombiinstrumenten zum Einsatz kommt.

Ein wichtiges Unterscheidungsmerkmal ist der Power-Good-Indikator-Ausgang, der bei allen Bausteinen der Serie AP7583AQ vorhanden ist. Er ermöglicht eine kontinuierliche Überwachung der Stromversorgung. Außerdem bietet er Fehlermeldungen und erleichtert die Sequenzierung der Stromversorgung.

Die LDO-Regler decken Versionen mit fester Ausgangsspannung (3,3 und 5 V) sowie Versionen mit einstellbarem Ausgang ab. Sie unterstützen einen breiten Eingangsspannungsbereich von 3 bis 42 V. Zusammen mit ihrer niedrigen Dropout-Spannung unterstützen die LDOs Kaltstartvorgänge und Lastabwurf.

Der sehr niedrige Ruhestrom ist ein weiteres wichtiges Merkmal der Serien AP7583AQ und AP7583Q. Er beträgt nur 3 Mikroampere bei geringer Last und ist damit für die Versorgung von „Always-on“-Komponenten wie MCUs und CAN-Transceivern in Standby-Systemen optimiert.

Die LDOs sind nach AEC-Q100 Grade 1 qualifiziert, werden in nach IATF-16949-zertifizierten Einrichtungen gefertigt und unterstützen PPAP-Dokumentation. Beide LDO-Serien werden im 6-Pin-W-DFN2020-Gehäuse ausgeliefert. Darüber hinaus wird die Serie AP7583AQ im 8-Pin-MSOP- und 4-Pin-TO252-Gehäuseformat angeboten. Ab 1.000 Stück ist der AP7583AQ zum Preis von 0,38 US-$; der AP7583Q zum Preis von 0,35 US-$ erhältlich.
