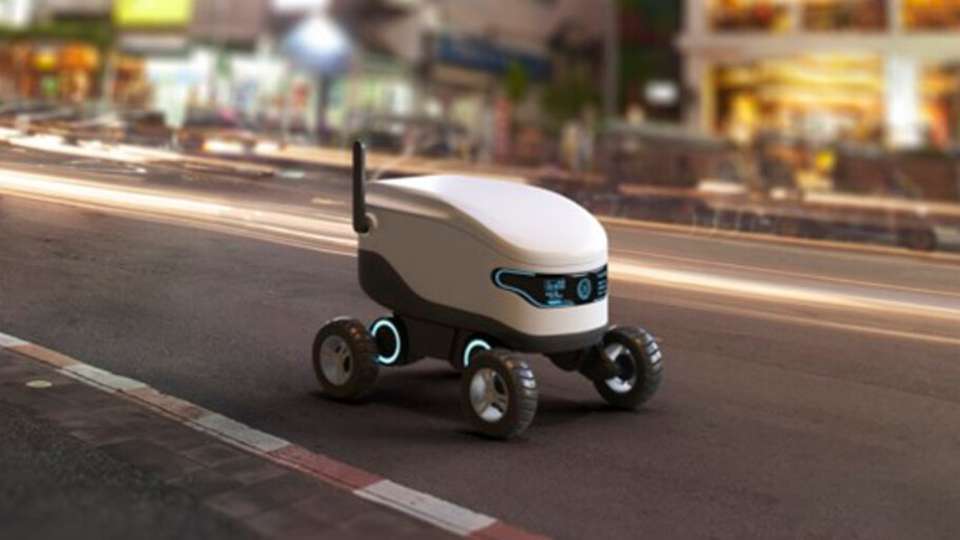

Effizienz, Maximierung des Durchsatzes, Sicherheit und Senkung der Betriebskosten sind die Schlagworte der intelligenten, digitalisierten Fabriken und Lagerhäuser von heute. Um diese Geschäftsziele zu erreichen, automatisieren Industrieunternehmen immer mehr Prozesse und setzen mehr Robotergeräte ein, insbesondere verschiedene Arten von mobilen Robotern. Dazu gehören Geräte wie fahrerlose Transportsysteme (AGVs) für den Materialtransport und andere Anwendungen, automatisierte mobile Roboter (AMRs) für die Auslieferung auf der letzten Meile und Rahmenkletterer in automatisierten Lagern.
Einer der Vorteile mobiler Roboter im Vergleich zu ihren menschlichen Kollegen ist die Fähigkeit, 24 Stunden am Tag zu arbeiten, ohne Pausen einlegen zu müssen. Dies erfordert jedoch ein tragbares Batteriesystem, das eine kontinuierliche Leistung aufrechterhalten kann, ohne dass die Ladung zur Neige geht oder aufgrund einer Störung oder eines Ausfalls vorzeitig ausfällt.
Dies unterstreicht, wie wichtig es ist, das Akkupaket eines mobilen Roboters richtig zu spezifizieren. In fast allen Fällen benötigt ein mobiler Roboter einen kundenspezifischen Akkupack, um die Anforderungen der Anwendung in Bezug auf Kapazität, Größe, Haltbarkeit und Robustheit, Spitzenleistung, Zykluslebensdauer, Temperaturtoleranz und andere Faktoren zu erfüllen. Dies bedeutet, dass die Wahl des richtigen Herstellers von kundenspezifischen Akkus eine wichtige Entscheidung ist.
Batterien auf Lithiumbasis sind heute die häufigste Wahl für neue Industriebatterien, da sie eine hohe Energiedichte und Kapazität haben und eine viel längere Betriebszeit zwischen den Ladevorgängen ermöglichen als jede andere Batteriechemie. In der Tat können viele Arten von Lithiumchemien in Batteriezellen verwendet werden, und die Technologie und Produktion von Batteriezellen und -paketen wird ständig weiterentwickelt, so dass die Erstausrüster von Jahr zu Jahr in den Genuss verbesserter Spezifikationen kommen.
Was sind also die neuesten Best Practices für die Spezifikation von Akkupacks, und was sind die wichtigsten Überlegungen, die OEMs von mobilen Robotern heute bei der Spezifikation des Zellentyps, des Packdesigns und der Qualitätskriterien berücksichtigen sollten?
Spezifikation eines Akkupacks: Abwägen der technischen Kompromisse
Die zunehmende Verbreitung von Lithium-Chemien und von Komponenten wie zum Beispiel Batterieladekontroll-ICs, die Lithium-Batteriepacks unterstützen, bedeutet, dass ein Roboter-OEM mit einer Reihe komplexer Kompromisse konfrontiert werden kann, die er berücksichtigen muss. Zellchemien wie NMC (Lithium-Nickel-Mangan-Kobalt-Oxid), LFP (Lithium-Eisenphosphat), LTO (Lithium-Titanat), LMO (Lithium-Mangan-Oxid) und LCO (Lithium-Kobalt-Oxid) unterscheiden sich in einer Reihe von Parametern:
Energiedichte, die sich auf die Größe und das Gewicht des Batteriesatzes auswirkt
maximale Spitzenleistung
maximale sichere Betriebstemperatur und Anfälligkeit für thermisches Durchgehen
Zykluslebensdauer
nominale Ausgangsspannung
maximale Ladegeschwindigkeit
Die Entscheidung über das beste Kompromisspaket muss für jede einzelne Anwendung getroffen werden. Bei einem kleinen AGV oder AMR, das leichte Lasten transportiert, macht das Batteriepaket in der Regel einen großen Teil des Gesamtgewichts des Roboters aus und nimmt im Verhältnis zum Robotergehäuse viel Platz in Anspruch: Hier ist eine hohe Energiedichte eine wichtige Anforderung, um eine möglichst kleine und leichte Batterie herzustellen, eine Anforderung, die im Allgemeinen den Einsatz von NMC-Zellen erfordert.
Bei einer großen mobilen Hebebühne, die Lasten von bis zu 1.000 kg bewegen kann, trägt die Batterie hingegen nur unwesentlich zur Gesamtgröße und zum Gewicht bei. Hier ist die Energiedichte von geringer Bedeutung, so dass der Plattform-OEM stattdessen LFP-Zellen wählen könnte: Ihre Energiedichte ist mindestens ein Drittel geringer als die von NMC, aber die Zyklenlebensdauer ist viel länger, mehr als 2.000 Zyklen, verglichen mit nur 500 bis 600 Zyklen in einigen NMC-Implementierungen. LFP-Zellen können auch bei viel höheren Temperaturen als NMC sicher betrieben werden, was die Anforderungen an die Wärmeableitung, die Wärmeüberwachung und die Sicherheitsschaltungen erleichtert.
Zyklusdauer und Ladezeit sind entscheidende Parameter für viele mobile Roboter: FTS in einem intelligenten Lagerhaus zum Beispiel können das ganze Jahr über rund um die Uhr arbeiten. Eine typische Konfiguration verwendet einen austauschbaren Akkupack, der es dem FTS ermöglicht, zu einer Ladestation zurückzukehren, um einen entladenen Akkupack zu entfernen und durch einen neu geladenen Akkupack zu ersetzen.
In diesem Fall durchlaufen die Akkus kontinuierlich den Lade-/Entladevorgang. In diesem Fall müssen die Zellen im Akkupack vielen Ladezyklen und einer schnellen Aufladung standhalten, damit sie nach der Entnahme aus einem FTS im entladenen Zustand schnell wieder einsatzbereit sind.
Ein seriöser Hersteller von Akkupacks wird in der Lage sein, detaillierte Hinweise zu diesen und allen anderen Leistungsmerkmalen jeder Lithiumchemie zu geben und die beste Wahl für die mobile Roboteranwendung des OEMs zu empfehlen.
Merkmale und Zulassungen: Die richtige Spezifikation des Akkupacks
Die Wahl der Chemie ist nur der Anfang des Prozesses der Beschaffung des richtigen Akkupacks für einen mobilen Roboter. Die Bewertung eines Herstellers von kundenspezifischen Akkupacks wird sich normalerweise auf die Fragen der Funktionen und der Qualität konzentrieren. Der Akkupack-Hersteller sollte die Anwendung des Roboter-OEMs mit den entsprechenden Fähigkeiten und Merkmalen unterstützen. Dazu könnten gehören:
Thermomanagement-Merkmale – Beim Entladen der Batterien entsteht Abwärme, die abgeführt werden muss, um die Betriebstemperatur des Akkus auf einem sicheren Niveau zu halten. Ausgeklügelte Konstruktionen verwenden innovative Zellanordnungen, um die Wärme effizient abzuführen, wodurch der Bedarf an Kühlkörpern reduziert oder ganz vermieden werden kann. Das spart Platz, Gewicht und Kosten.
Ebenso müssen mobile Roboter, die in einer kalten Umgebung arbeiten, zum Beispiel in einem Kühllager, die Temperatur der Batterie berücksichtigen: Eine Lithiumzelle kann normalerweise nicht geladen werden, wenn sie kälter als 0 °C ist. Dies kann den Einsatz einer aktiven In-Pack-Heiztechnologie erfordern, um die Zellentemperatur zur Vorbereitung des Ladevorgangs über 0 °C anzuheben. Bei vielen Anwendungen ist die aktive Heizung eine bessere Lösung als das Abstellen des Akkus in einem Raum mit Raumtemperatur und das Warten darauf, dass er Wärme aus der Umgebungsluft aufnimmt.
Telematik – Ein Fabrikbetreiber kann eine Flotte von AGVs oder anderen mobilen Robotern effektiver steuern, wenn er Zugang zu Daten über den Lade- und Gesundheitszustand der einzelnen Akkus hat. Fortschrittliche kundenspezifische Akkupacks können drahtlose Konnektivität beinhalten, wie zum Beispiel ein Bluetooth Low Energy-Funkgerät, das so konfiguriert ist, dass es Echtzeitdaten über den Ladezustand, die Batterietemperatur und andere wichtige Parameter liefert.
Einhaltung gesetzlicher Vorschriften und Genehmigungen – Der rechtliche Rahmen, in dem ein Batteriedesign entwickelt wird, hängt von den Ländern oder Regionen ab, in denen das Akkupack verwendet werden soll. Die Regulierung ist ein sich schnell veränderndes Feld, zu dem der Hersteller des Akkupacks in der Lage sein sollte, aktuelle Ratschläge zu geben. So wurden beispielsweise durch Änderungen der US-Vorschriften die Anforderungen an Zellen und Batteriepacks in mobilen Robotern wie FTS verschärft und an die Vorschriften für batteriebetriebene Elektroautos angeglichen. Das Design eines Herstellers von kundenspezifischen Akkupacks sollte einen reibungslosen Weg durch die Prüfung, Zulassung und Zertifizierung für jeden Teil der Welt bieten, in dem der Roboter-OEM seine Produkte vermarkten möchte.
Qualität und Zuverlässigkeit: Wie wird der Produktionsprozess bewertet?
Nach der Festlegung der Zellchemie und der richtigen Merkmale erstellt der Hersteller des Akkupacks ein Design für das Produkt. Wenn die Tests und die Genehmigung der endgültigen Prototypen abgeschlossen sind, geht das Akkupack in Produktion. Zu diesem Zeitpunkt ist der Erstausrüster dem Hersteller des Akkupacks ausgeliefert - es gibt keine zweite Quelle für ein kundenspezifisches Akkupack.
Wie kann sich ein OEM also von der Qualität des von ihm spezifizierten Akkupacks überzeugen? Bei der Herstellung von Akkus ist Qualität kein aufgeschraubtes Merkmal oder ein Kontrollverfahren, das am Ende der Produktionslinie angewandt wird: Wenn die Qualität nicht von Anfang an in den gesamten Prozess integriert ist, werden die Produktionseinheiten, die das Band verlassen, mangelhaft sein.

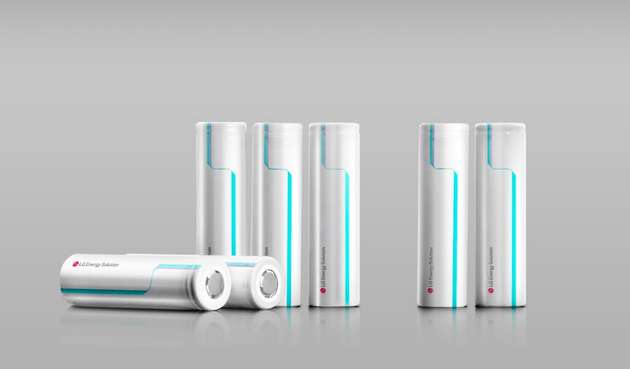

Die drei größten Hersteller der Welt, Samsung, LG und E-One Moli Energy, testen alle Zellen auf die Einhaltung aller relevanten Sicherheits- und Compliance-Anforderungen. Für die Qualität und Sicherheit der besten Zellen ist ein Aufschlag auf die Stückkosten im Vergleich zu Zellen von Nicht-Markenherstellern zu zahlen, aber diese Vorlaufkosten werden durch die längere Lebensdauer und die überlegene Sicherheitsgarantie der teureren Zellen mehr als wettgemacht.
Alexander Battery Technologies hat sichere Liefervereinbarungen mit den drei führenden Zellenherstellern und verwendet in seinen Akkus nur Zellen dieser Hersteller.
Die Anwendung von Qualitätsgrundsätzen sollte auch während des gesamten Produktionsprozesses erkennbar sein. Bei der Montage achten die Hersteller hochwertiger Akkus besonders auf die störanfälligsten Elemente der Struktur, wie zum Beispiel Schweißnähte: So sollten fortschrittliche optische Inspektionstechniken gewährleisten, dass die Schweißnähte hohe Mindestanforderungen an Größe und Unversehrtheit übertreffen, um sicherzustellen, dass die elektrischen Verbindungen des Akkus auch bei extremen Stößen oder Vibrationen, wie sie in der Anwendung auftreten, einwandfrei bleiben.
Einige Hersteller folgen der von Alexander Battery Technologies eingeführten Praxis, ihre Kunden einzuladen, ihre Produktionsanlagen im Detail zu inspizieren. Moderne ERP (Enterprise Resource Planning)-Softwaresysteme können auch eingesetzt werden, um dem Kunden die Möglichkeit zu geben, die Produktionsleistung seiner Akkus Stück für Stück zu überwachen und zu prüfen.
Qualitativ hochwertiges Design und Produktion unterstützen zudem eine schnelle und vor allem richtige Validierung und Zertifizierung von Batteriepacks nach den hohen Standards, die in Branchen wie der Automobilindustrie gelten.
Herstellung von Akkupacks für eine neue Ära der mobilen Robotertechnik
Der Vormarsch digitalisierter und intelligenter Fertigungs- und Lagerpraktiken führt zu einem raschen Anstieg der Anzahl und Vielfalt mobiler Roboter in der Industrie. Die Betreiber verlassen sich darauf, dass diese Roboter rund um die Uhr ununterbrochen in Betrieb sind; unvorhergesehene Ausfallzeiten beeinträchtigen den Durchsatz und die Effizienz erheblich.
Die Batteriestromversorgung kann so zuverlässig sein wie jede andere Komponente eines mobilen Roboters: Die obige Anleitung zeigt, wie durch sorgfältige Beachtung der Zell- und Batteriespezifikation, des Designs und der Produktion sowie durch die Wahl eines zuverlässigen Pack-Herstellers eine zuverlässige und vorhersehbare Leistung über die gesamte Lebensdauer des Roboters gewährleistet werden kann.
