Rohrleitungsschutz Alle Fremdspannungen ableiten

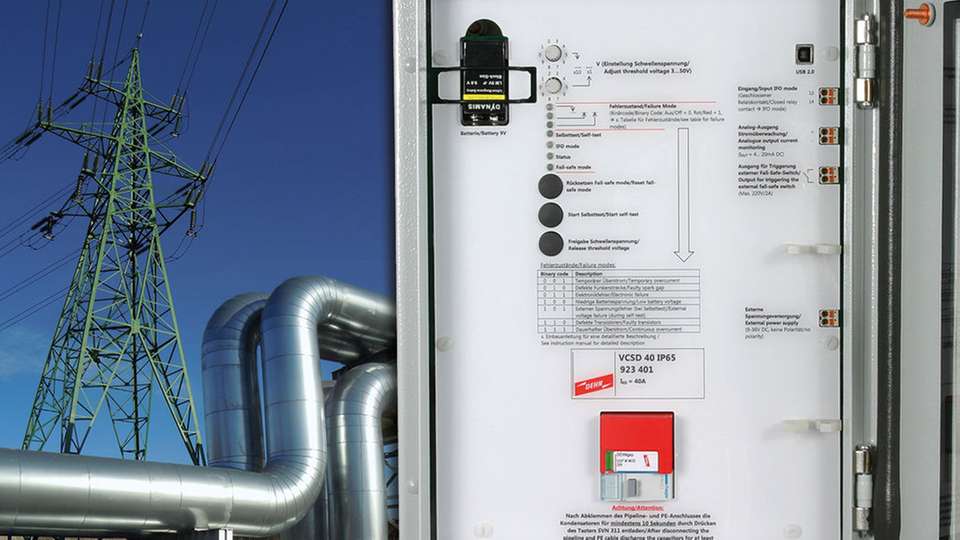

Der VCSD von Dehn ist ein aus einem Überspannungsereignis heraus gesteuerter intelligenter Kurzschlussschalter für transiente, temporäre und stationäre Überspannungen. Mit Ausnahme von DC-Strömen kann er alle Fremdspannungen ableiten. Fremdspannungen mit bestimmter Zeitdauer oder bestimmtem Spannungspegel aktivieren dem Ereignis zugeordnete Funktionseinheiten des Kurzschlussschalters und schließen die Überspannung für deren Zeitdauer kurz. Das Gleichspannungspotential von KKS-Anlagen (KKS = kathodischer Korrosionsschutz) wird dabei nicht negativ beeinflusst.

Der Kurzschließer schützt die Isolation von Pipelines, reduziert oder vermeidet AC-Korrosion, bietet Geräte- und Komponentenschutz und durch Unterschreiten von max. zulässigen Berührungsspannungen (gemäß AfK Nr. 3 oder Betreiberrichtlinien) stellt er auch Personenschutz sicher. Das Schutzgerät verfügt über ein hohes Ableitvermögen, ist eine für alle Fremdspannungen geprüfte Einheit und für Beeinflussungen größer 200 ms im Bereich von 3 … 50 V AC frei einstellbar. Der Ableitstrom kann überwacht und eine Fehlermeldung über potentialfreie Kontakte und LEDs ausgegeben werden. Durch einen Self-Test-Modus ist zudem eine einfache Wartung möglich.

Durch das koordinierte Zusammenwirken der Funktionseinheiten des VCSD können folgende überspannungsbedingte Auswirkungen vermieden werden:

• Blitzbedingte Durch- und Überschläge von Isolationsstrecken

• Gefährliche Berührungsspannungen an zugänglichen Stellen

• Reduzierung der Wechselstromkorrosion durch AC-Beeinflussung

Typische Einsatzgebiete sind Isolierte Pipelineabschnitte, KKS-geschützte Behälter / Lagertanks, offene Erdung von Kabelschirmen an zugänglichen Stellen, korrosionsfreier Zusammenschluss von erdgebetteten metallenen Anlagen (z. B. Erdungsanlagen) mit einem Fundamenterder.
