Lewa auf der HMI Dosiergenauigkeit einfach über die Drehzahl regeln

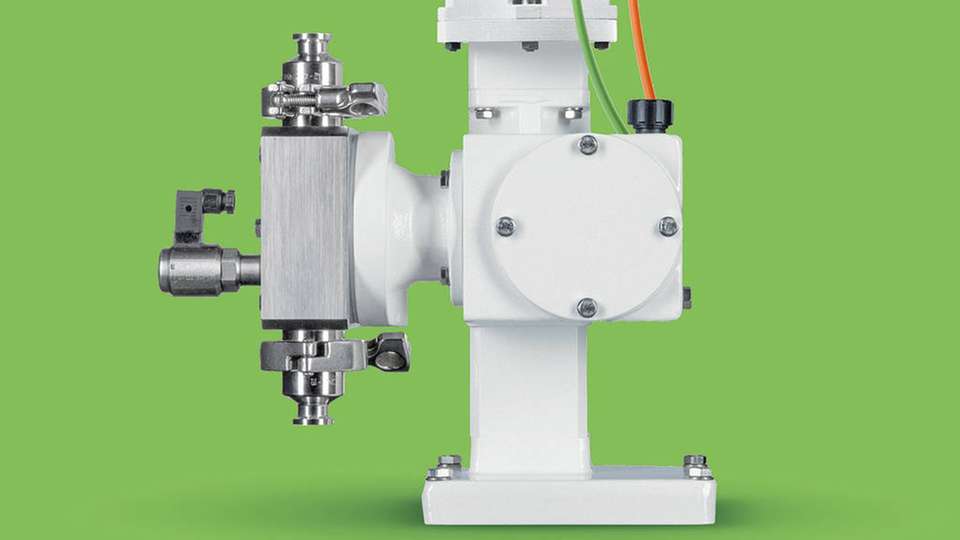

Lewa stellt an seinem Stand eine neue Weitbereichsdrehzahlregelung für die Membran-Dosierpumpe Ecodos vor, mit der es möglich ist, eine Hubzahl von 1 bis
210 Hüben pro Minute zu erzielen, ohne dabei auch die Hublänge verändern zu müssen. Das System eignet sich für Lösungen mit Mehrfachpumpen im Niedrigdruckbereich bis 20 bar und ermöglicht dabei eine lineare Förderkennlinie.

Für eine Verwendung in der Lebensmittel- und Pharmaindustrie entsprechen alle fluidberührten Werkstoffe der Lewa-Pumpenserie Ecodos den Anforderungen nach FDA, USP-Klasse VI und den EU-Richtlinien für die Lebensmittelindustrie.

Darüber hinaus ist der darin verarbeitete 1.4435-Edelstahl für die meisten Anforderungen die geeignete Wahl, da Pumpenköpfe aus diesem Material für Druckbereiche bis 20 bar und Fluidtemperaturen von bis zu 80 °C ausgelegt sind. In der Hygienic-Variante wird der Pumpenkopf aus PP oder elektropoliertem Edelstahl mit einer Oberflächenrauigkeit <0,5 µm gefertigt, was die Reinigung der produktberührten Oberflächen erleichtert.

Die Geometrie des Pumpenkopfes ist so ausgeführt, dass Rückstände von Prozessmedien auf ein Minimum reduziert werden. Dies ermöglicht auch eine einfache Reinigung (CIP) beziehungsweise Sterilisation (SIP) vor Ort. Durch die totraumoptimierte Konstruktion des Pumpenkopfes kann die Prozessfluidmenge im Arbeitsraum geringgehalten werden und Spül-, Entleer- oder Trocknungsvorgänge lassen sich problemlos durchführen.

Dosiergenauigkeit von ± 1 Prozent mit nur einer Stellgröße

Das Zusammenspiel aus Veränderung von Hublänge und Drehzahl ermöglichte bisher bei einem Einsatz von Membrandosierpumpen, dass in einem Einstellbereich von 1:50 eine Dosiergenauigkeit der Fördermenge von ±1 Prozent erreicht wurde. Mit der neuen Weitbereichsdrehzahlregelegung von Lewa kann diese Genauigkeit allein über die Anpassung der Drehzahl des Servomotors oder eines geregelten Drehstrommotors erreicht werden. Die Hublänge als zweite Größe zur Variierung der Fördermenge entfällt, wodurch eine lineare Förderkennlinie entsteht und sich das Handling stark vereinfacht.

Die Weitbereichsdrehzahlregelung der Servomotoren ermöglicht eine voll variable Steuerung der Hubzahl von 1 bis 210 Hüben pro Minute, was einer Vervierfachung des früheren Einstellbereichs entspricht. Darüber hinaus bietet der Servomotor die Möglichkeit, das komplette Moment bei Drehzahl 0 abzurufen. Das stellt ein besonders sanftes Anfahren des Systems sicher, da jeder Prozess mit einer Förderleistung von einem Prozent gestartet werden kann im Vergleich zu den sonst üblichen zehn Prozent; Bei Testläufen mit 3- bis 6-fach Pumpen wurde auf dem Prüfstand eine äußerst geringe Pulsation festgestellt. Die neue Weitbereichsdrehzahlregelung von Lewa stellt somit vor allem für Dosieraufgaben mit Mehrfachpumpen eine einfache und kostengünstige Lösung dar.

Lewa auf der Hannover Messe (23. bis 27. April 2018 in Hannover): Halle 15, Pump Plaza
