Die intuitive Bedienung mit einem Fingerstreichen, Wischen oder Rotieren über den Touchscreen entspricht jener eines Smartphones. Sie trifft somit den Geschmack und die Wünsche der Kunden.
Frei konfigurierbar

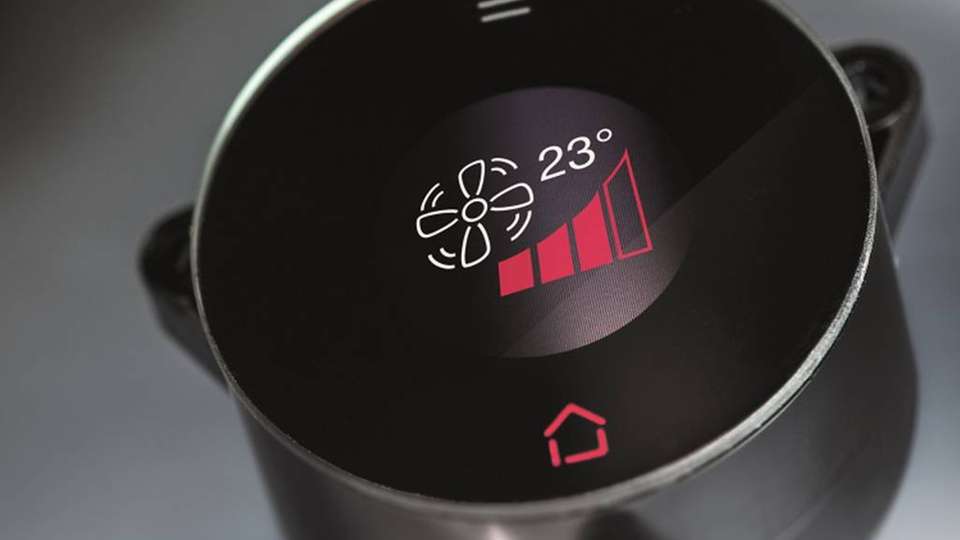

Was bei einem Wischen auf dem leuchtstarken, runden OLED-Display und der Home-LED angezeigt oder aktiviert wird, darüber entscheidet der Kunde selbst. Harter Bildwechsel, sanftes Fade-in und Fad-out – er hat absoluten gestalterischen Spielraum. Sämtliche Funktionen sind frei konfigurierbar. Denselben Freiraum genießt er bezüglich des Glaslayouts. Jedwelche Symbole auf den Softkeys sind realisierbar. Das optische Erscheinungsbild kann zudem kundenspezifisch durch einen Alu-Zierring weiter aufgewertet werden.
Massenspeicher
Der wegweisende kapazitive CDS1 verfügt über einen internen Massenspeicher, auf welchen via Micro USB 2.0-Schnittstelle sämtliche Bilder, Grafiken und Animationen geladen werden können.Maschinensteuerung Für die Kommunikation zwischen dem CDS1 und der kundenseitigen Maschinensteuerung stehen die Standardschnittstellen I2C, SPI oder RS232 zur Auswahl.
Montage
Der CDS1 wird von der Rückseite her auf die Frontplatte montiert. Hierfür steht ein spezieller Befestigungsring mitsamt Schrauben zur Verfügung. Nutzt man den mitgelieferten O-Ring, so erreicht diese Einbauvariante einen IP-Schutz von IP67, ohne O-Ring IP40.
Plug-and-Play
Plug-and-Play: so lautet die Devise beim CDS1. Auspacken, anschließen und sofort mit dem mitgelieferten Maschinen-Simulator (Windows) die eigenen Bild- und Grafikkompositionen einspielen. Einfacher geht es nicht. Mit dem CDS1 lanciert Schurter das erste Modell einer wegweisenden Generation neuer Mensch-Maschinen-Schnittstellen.
Weitere Informationen über CDS1 finden Sie hier.
