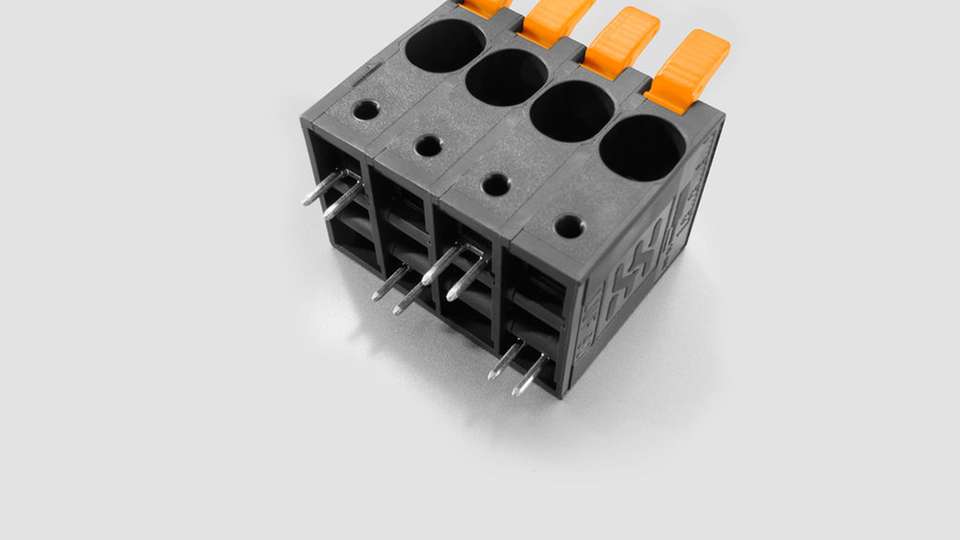

Weidmüller hat im Bereich Omnimate Power die neue Leiterplattenklemme LUF 10.00 mit Push In-Anschlusssystem entwickelt. Das Anschlusssystem „Connection Safety Concept“ besitzt eine hohe Eigensicherheit und nimmt Leiter – mit und ohne Aderendhülse – bis 16 mm2 sicher auf. Die Leiterplattenklemme im 10.00 Raster er-möglicht eine rationelle und werkzeuglose Verdrahtung für Leiterquerschnitte von 0,5 bis 16 mm2 (AWG 20 …4) bei einer Bemessungsspannung von 800 Volt (IEC) / 600 Volt (UL 1059). Die Strombelastbarkeit beträgt 76 A (IEC) und 58 A (UL).
Die versetzte Anordnung der Lötstifte ermöglicht den uneingeschränkten internationalen Einsatz der LUF 10.00 in Applikationen nach UL 1059 bis 600 V. Die LUF 10.00 besticht durch leicht zugängliche Diagnosetestpunkte zum Prüfen mit Testern oder Prüfspitzen und erfüllt die erweiterte Forderung von + 3 mm Fingersicherheit, nach IEC 61800-5-1 für geregelte Antriebe.

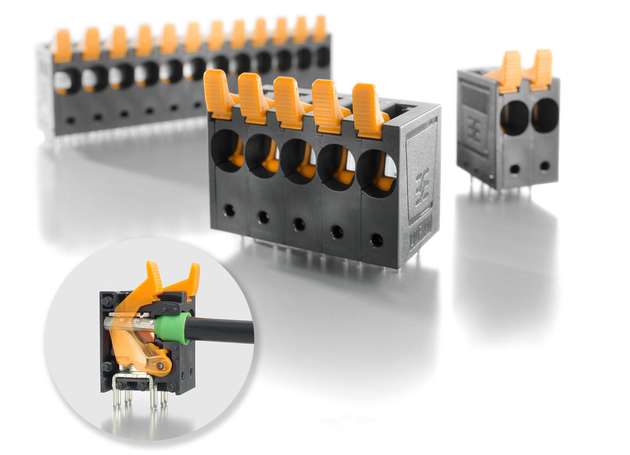

Der schnelle und zuverlässige Leiteranschluss mit der Push In-Anschlusstechnik erlaubt ein direktes Stecken der Leiter sowie die einfache und präzise Betätigung des Hebels zum Öffnen der Klemmstelle. Das Öffnen ist mit geringem Kraftaufwand und ohne spezielle Werkzeuge möglich. Somit ist eine schnelle, komfortable und damit wirtschaftliche Verdrahtung von Geräten der Leistungselektronik sichergestellt.
Für eine komfortable und schnelle Geräteentwicklung mit passgenauen Produkten bietet Weidmüller umfangreiche Bauteil-Bibliotheken für diverse Leiterplatten Design-Software, die internetbasierte applikationsorientierte Auswahlhilfe AppGuide sowie den 72-h-Musterservice.
