Kompakte Elektronik Neue Hutschienengehäuse mit integrierter Anschlusstechnik

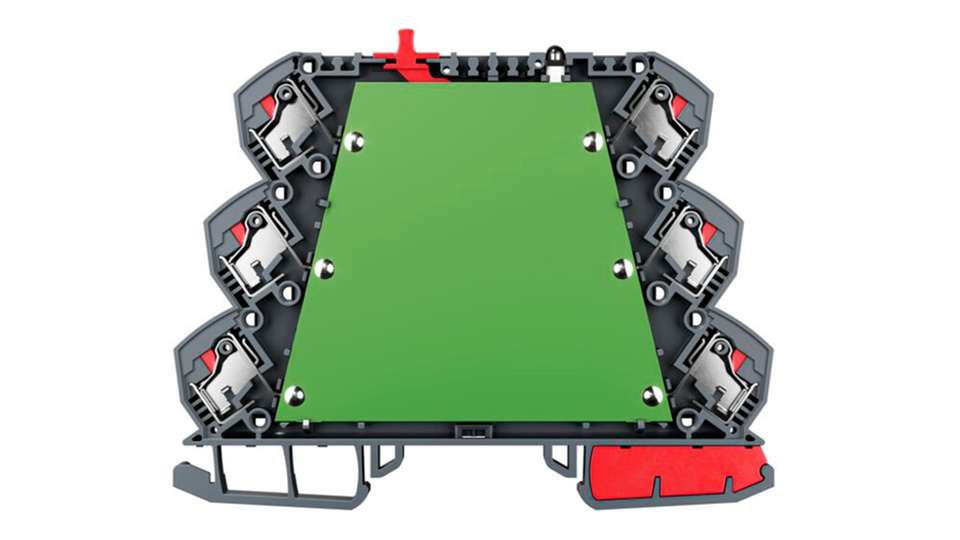

Mit dem neuen Design-Kit INS265 gibt es jetzt eine flexible und individuelle Lösung für Hutschienengeräte.

Bild: PTR Hartmann
08.12.2023

Bei Geräten für die DIN-Hutschiene lohnt es sich oft nicht, ein separates Hutschienengehäuse zu erstellen. Zudem sind Standard-Hutschienengehäuse oft unnötig breit. PTR Hartmann bietet mit seinem Design-Kit für Hutschienengehäuse hier nun eine innovative Lösung.

Hutschienengehäuse fallen oft breit aus, da für den Leiterplattenanschluss eine Leiterplattenanschlussklemme oder eine Stiftleiste in das Gehäuse eingebaut ist. Die dann doppelten Wandstärken können einem kompakten oder besonderen Gerätedesign im Wege stehen.

PTR Hartmann will hier mit seinem Design-Kit INS265 entgegenwirken. Mittels im Gehäuse integrierter Anschlusstechnik ist die Baubreite so kompakt wie möglich. Die individuell bestückbare Leiterplatte und diverse Geräteoptionen ermöglichen zudem spezielle Geräte für die DIN-Hutschiene.

Standardgehäuse individualisieren

Die neuen Hutschienengehäuse von PTR haben eine Standardbreite von 6,2 mm. Durch unterschiedliche Gehäusedeckel können weitere Gehäusebreiten bis 15 mm realisiert werden. Dies ermöglicht den Einsatz von höheren Leiterplattenkomponenten.

Bildergalerie

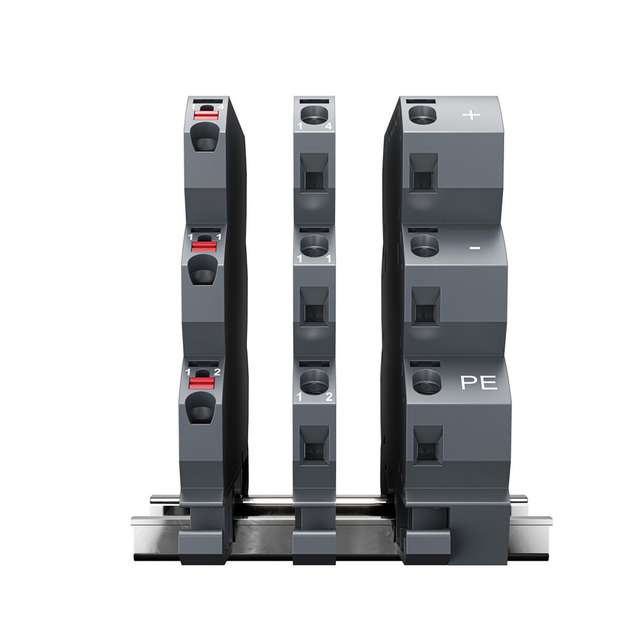

  • Push-in-Anschlüsse ermöglichen eine einfache und schnelle Montage des INS265.

    Push-in-Anschlüsse ermöglichen eine einfache und schnelle Montage des INS265.

    Bild: PTR Hartmann

Bis zu sechs Leiteranschlüsse mit Push-in sind in einem Gehäuse möglich. Wo keine Anschlusspunkte gewünscht sind, können Blindstopfen dem unbeabsichtigten Einführen von Leitungen oder dem Eindringen von Fremdkörpern an diesen Positionen entgegenwirken.

Die kundenspezifischen Leiterplatten werden direkt in das Gehäuse eingelegt, um dann mit den vorbestückten Kontaktstellen verlötet zu werden. Die Gehäuse lassen sich dabei individuell zusammenstellen: von der Breite des Gehäusedeckels bis hin zu den verschiedenen Gehäuseoptionen wie beispielsweise Trennmesser, LED-Prisma, Erdungsfuß, Gehäuseöffnungen, Anzahl der Kontakte oder Betätiger für Schiebeschalter. Isolierte Brücken sowie Beschriftungsclips in unterschiedlichen Farben vervollständigen das Zubehör.

Beschriftung und Farben frei gestalten

Bereits in das schmalste 6,2-mm-Gehäuse kann der Drehradschalter DH2 integriert werden. Dieser bietet an der Vorderseite des Hutschienengehäuses Einstellmöglichkeiten für zehn beziehungsweise 16 Adressen oder Konfigurationen.

Bei Gehäusevarianten mit einer größeren Breite sorgt eine Abstützung am Deckel dafür, dass das breite Gehäuse nicht kippen oder wackeln kann. Die Gehäuse werden komplett mit allen gewählten Optionen sowie mit einer optionalen, kundenspezifischen Laserbeschriftung an den Leitereinführungspunkten geliefert. Die Seitenwände können ebenfalls mit einer Laserbeschriftung versehen beziehungsweise per Tintenstrahl- oder Tampondruck geliefert werden. Die unterschiedlichen Deckel werden separat angeboten. Bei der Farbgestaltung kann aus mehr als zehn verschiedenen Farben gewählt werden.
