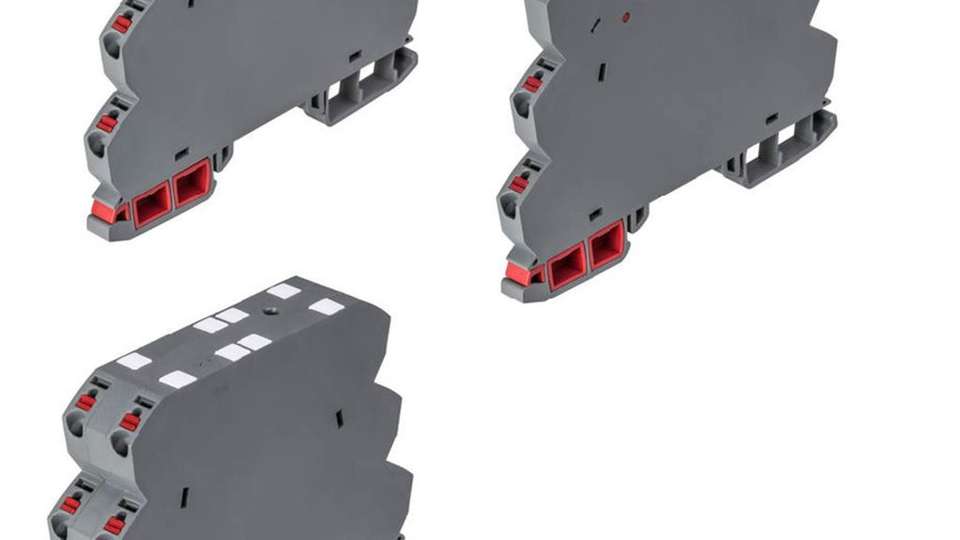

Bei INS/INM-Serie von Hartmann handelt es sich um Multifunktionsgehäuse mit 6,2 beziehungsweise 17,5 Millimetern Baubreite. Die INS260-Serie mit 6,2 Millimeter Baubreite gibt es mit 6 Leiteranschlüssen und verschiedenen Öffnungsmöglichkeiten für LED-Prismen oder Schalter.
Des Weiteren steht eine 6,2 Millimeter breite Version mit einem Steckbereich für Wechselmodule und 5 Leiteranschlüssen zur Verfügung (INS250). Die 17,5 Millimeter breite INM260-Serie mit bis zu 12 Leiteranschlüssen kann mit 2 Leiterplatten bestückt werden, was unter anderem zur physischen Trennung von Funktions- und Netzeinheit bei EMV-Anwendungen dient. Für die Verwendung von bis zu 11 Milli hohen Komponenten kann diese Version auch mit nur einer Leiterplatte bestückt werden.
Bauraum und Fertigungszeit sparen
Doch welchen Nutzen bringt die neue Serie? Da die Leiteranschlussklemmen in das Hutschienengehäuse integriert wurden, konnte Bauraum eingespart werden. Besonders bemerkbar macht sich das in der Baubreite des Gehäuses, denn die doppelte Wandstärke, die bei Lösungen mit Standardschlussklemme unverzichtbar ist, wird hier nicht benötigt. Zudem besteht ein direkter Kontakt zwischen der Leiteranschlussstelle und der SMD-bestückten Leiterplatte. So entfällt einiges an Fertigungszeit, da die Leiteranschlussklemme nicht länger durch Löten an der Leiterplatte befestigt werden muss.
Perfekt für Feldverteilerkästen
Angewendet wird die integrierte Anschlusstechnik in Industrie- und Gebäudeautomation, bei Signalwandlern und im Überspannungsschutz. Die Bauhöhe von unter 80 Millimeter auf der Hutschiene TS35 erlaubt insbesondere in der Gebäudeautomation den Einbau in Feldverteilerkästen.
