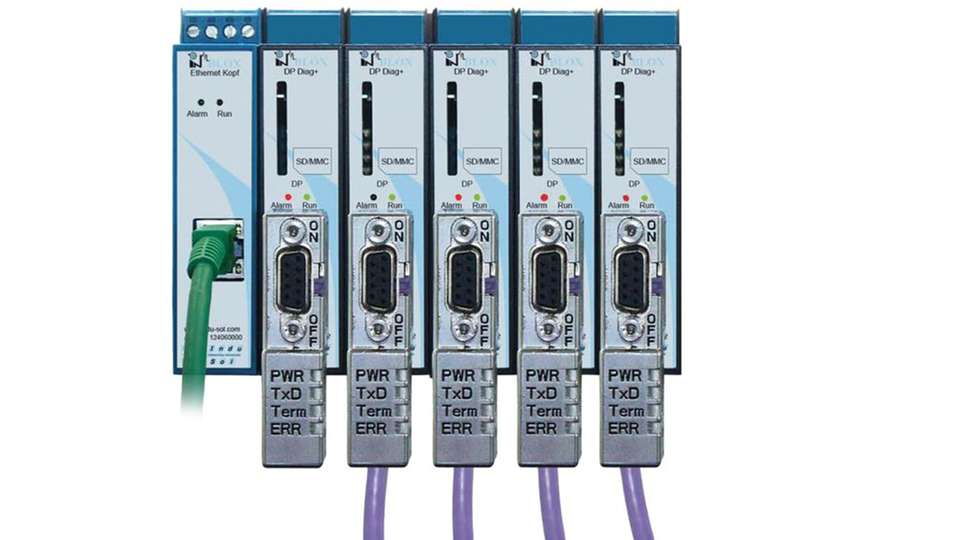

Der intelligente, modulare Profibus-Repeater Inblox von Indu-Sol verbindet die Funktionalitäten eines Repeaters mit der Bus-Diagnose. Die lückenlos aneinanderreihbare Kombination aus Kopfmodul und bis zu fünf Erweiterungsmodulen ermöglicht eine übersichtliche Netzwerkstruktur in Sternform. Je nach Modulausführung sind Telegrammanalysen ebenso möglich wie eine Überwachung der Signalqualität Flanken, Pegelhöhe und Überschwinger. Mittels der integrierten Weboberfläche wird die Qualität über ein teilnehmerbezogenes Balkendiagramm sichtbar. Die Schwellwerte, bei denen eine Warnung vor dem Ausfall ausgelöst wird, lassen sich individuell einstellen. Inblox trägt so zur automatisierten Netzwerküberwachung bei, ein Fernzugriff übers Internet sowie ein Remote-Service vereinfachen die Handhabung zusätzlich.
Böblinger Automationstreff, Workshop am 25.3.2015
Profibus Topologieplan inklusive Diagnose
Bild: Indu-Sol
