Digitale Dosierpumpen Volle Hublänge voraus für präzises Dosieren

Das Dosieren ist eine Kernaufgabe vieler Bereiche der Prozessindustrie, von Food über Abwasserreinigung bis hin zu Chemie und Pharma. Müssen Zusatz- und Hilfsstoffe oder hochwirksame Chemikalien effizient zugegeben werden, ist präzise Dosierung ein Muss. Grundfos bietet dazu Dosierpumpen mit dem Antriebskonzept Digital Dosing. Als Variante stehen Dosierpumpen mit drehzahlvariablen Schritt- oder Servomotor zur Verfügung (Smart Digital).

Unterschied zu Membrandosierpumpen

Während herkömmliche Membran-Dosierpumpen mit einer Hublängenverstellung und/oder Hubfrequenz dosieren, arbeiten Digital Dosing-Dosierpumpen stets mit voller Hublänge. Eine Veränderung der Dosiermenge erfolgt allein über die Druckhubgeschwindigkeit bei stetiger Verwendung der vollen Hublänge, welches sich wiederum positiv auf Präzision und Gashandling auswirkt.

Präzise und flexibel

Durch die Verwendung des drehzahlvariablen Antriebes erreichen die digitalen Dosierpumpen einen Einstellbereich von bis zu 1:3000. Das ist etwa um den Faktor 70 größer als bei traditionellen Dosierpumpen.

Mit wenigen Modellen decken die Smart Digital Dosierpumpen einen großen Leistungsbereich ab, so dass die Variantenvielfalt der Pumpen und Ersatzteile reduziert wird. Zudem ermöglichen digitale Dosierpumpen pulsationsarmes und gleichmäßiges Dosieren bei einer einfachen Bedienung.

Die digitalen Dosierpumpumen lassen sich an die bestehende Prozessleittechnik anbinden. Für die einfache und schnelle Integration in Profibus- oder Profinet-Systeme stehen vorprogrammierte Funktionsblöcke bereit; diese reduzieren die Integrationszeit deutlich. Durch die externe anklickbare Box können die Pumpen auch nachträglich eingebunden werden.

Konzentrate genau dosieren

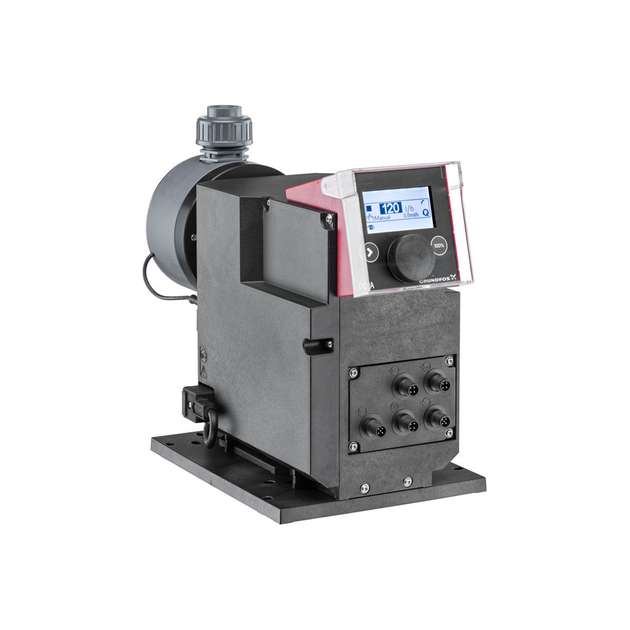

Nun erweitert Grundfos das Programm seiner Dosierpumpen mit drehzahlvariablen Antrieb (Smart Digital) um die Ausführungen Smart Digital XL mit einem Einstellbereich von 1:800 bei gleichzeitig hoher Dosiergenauigkeit von +/- 1,5 Prozent über den gesamten Einstellbereich.

Dies erlaubt eine präzise Dosierung von Chemikalien selbst bei Kleinstmengen-Dosagen. Aufgrund der hohen Dosiergenauigkeit empfehlen sich diese Pumpen insbesondere für die Dosierung konzentrierter Chemikalien (Konzentrate sparen Transport- und Lagerkosten; die Dosiersysteme können kleiner dimensioniert werden).

Von Gas bis hochviskos

In der Standardausführung können sowohl ausgasende Chemikalien wie Chlorbleichlauge oder - in Kombination mit federbelasteten Ventilen - hochviskose Flüssigkeiten bis zu einer Viskosität von 3000 mPas dosiert werden. Der Dosierkopf ist in drei verschiedenen Materialvarianten (PVC, PVDF oder Edelstahl) verfügbar.

Die integrierte FlowControl-Dosierüberwachung lässt exakte Diagnosen der häufigsten Ursachen von Dosierfehlern zu (defekte Ventile, Luftblasen, Kavitation, Überdruck). Diese Fehler werden als Klartext im Alarmmenü angezeigt oder können via Feldbus weitergeleitet werden. Dadurch ist die Fehlerdiagnose sehr kurz und die Gefahr der Stillstandszeit deutlich reduziert.

Darüber hinaus sorgt die AutoFlowAdapt-Funktion dafür, dass der Dosierprozess bei festgelegtem Soll-Volumenstrom weiterläuft, auch wenn externe Einflüsse (Luftblasen, Kavitation, schwankende Gegendrücke) diesen beeinträchtigen sollten. Weicht der Ist- vom Soll-Wert ab, regelt die Steuerung die Drehzahl des Antriebs.
