Grundlagen des Ex-Schutzes
Was ist eine explosionsfähige Atmosphäre?
Eine explosionsfähige Atmosphäre entsteht, wenn Luft mit brennbaren Stoffen in einem bestimmten Mischungsverhältnis kombiniert wird. Solche Stoffe können in verschiedenen Formen auftreten:
Gase und Dämpfe: Diese stammen häufig aus chemischen Prozessen oder Lagerung.
Stäube: In Industrien wie der Lebensmittelproduktion oder der Holzverarbeitung können Stäube gefährlich werden.
Wann muss etwas ex-geschützt sein?
Ein Gerät oder eine Anlage muss ex-geschützt sein, wenn sie in einem Bereich eingesetzt wird, in dem eine explosionsfähige Atmosphäre auftreten kann. Diese Anforderungen gelten in verschiedenen Industrien:
Chemische Industrie: Bei der Herstellung und Verarbeitung von Chemikalien sind häufig brennbare Dämpfe und Gase vorhanden.
Öl- und Gasindustrie: Hier besteht ein hohes Risiko von Leckagen, die zu explosionsfähigen Atmosphären führen können.
Lebensmittelproduktion: Stäube, die während der Verarbeitung von Zutaten entstehen, können ebenfalls eine Gefahr darstellen.
Holzverarbeitung: Hier können Holzstäube eine explosionsfähige Atmosphäre bilden.
Wie viele Ex-Zonen gibt es?

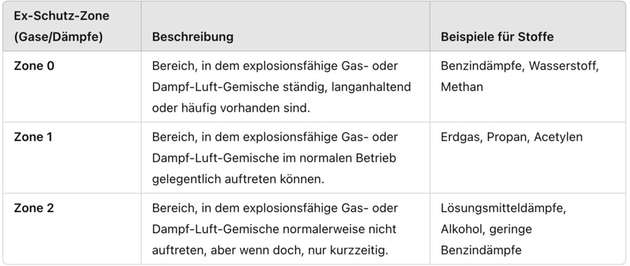

Die Klassifizierung von explosionsgefährdeten Bereichen erfolgt in drei Hauptzonen:
Zone 0:
In dieser Zone ist eine explosionsfähige Atmosphäre ständig oder über längere Zeit vorhanden. Beispiele sind Innenräume von Tanks oder geschlossenen Behältern.
Zone 1:
Hier kann eine explosionsfähige Atmosphäre während des normalen Betriebs gelegentlich auftreten. Typische Beispiele sind Bereiche um Auslassventile oder Maschinen, die brennbare Stoffe handhaben.
Zone 2:
In dieser Zone tritt eine explosionsfähige Atmosphäre nur selten und für kurze Zeit auf. Dies könnte beispielsweise in Bereichen mit möglichem Gasaustritt vorkommen, die jedoch gut belüftet sind.
Diese Zonenklassifizierung ist entscheidend, um die geeigneten Schutzmaßnahmen und Geräte zu wählen.
Wer darf die Ex-Zone festlegen?
Die Festlegung der Ex-Zonen erfolgt durch Fachleute, die über umfassende Kenntnisse im Bereich Explosionsschutz verfügen. Dazu gehören:
Sicherheitsingenieure: Diese Experten führen Risikoanalysen durch, um potenzielle Gefahren zu identifizieren.
Zertifizierte Fachkräfte: Sie sind in der Lage, eine detaillierte Gefahrenbewertung durchzuführen und die Ex-Zonen gemäß den geltenden Vorschriften festzulegen.
Die Verantwortung liegt beim Betreiber der Anlage, der sicherstellen muss, dass die Festlegungen korrekt und gemäß den aktuellen Standards durchgeführt werden.

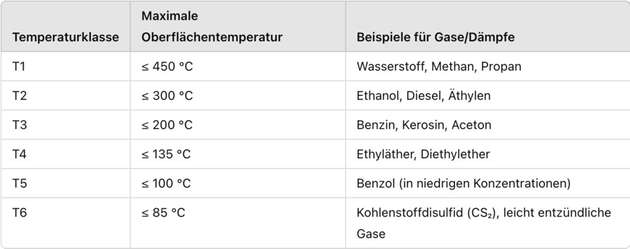

Welche Rolle spielen die Temperaturklassen im Explosionsschutz?
Die Temperaturklassen im Explosionsschutz geben an, bis zu welcher maximalen Oberflächentemperatur ein elektrisches oder mechanisches Betriebsmittel in einem explosionsgefährdeten Bereich betrieben werden darf, ohne das Entzündungsrisiko zu erhöhen. Sie sind speziell für gasförmige oder dampfförmige Stoffe definiert und werden in verschiedene Klassen unterteilt. Jede Temperaturklasse ist dabei an die Zündtemperatur der vorhandenen Gase und Dämpfe angepasst.
Maßnahmen zum Explosionsschutz
Technische Maßnahmen
Verwendung explosionsgeschützter Geräte: Diese sind so konzipiert, dass sie Zündquellen entweder verhindern oder kontrollieren.
Installation von Belüftungssystemen: Diese Systeme helfen, gefährliche Gase oder Dämpfe abzuführen und so die Gefahr einer Explosion zu verringern.
Organisatorische Maßnahmen
Regelmäßige Wartung und Inspektion: Alle Anlagen sollten regelmäßig auf ihre Sicherheit und Funktionsfähigkeit überprüft werden.
Schulung der Mitarbeiter: Eine umfassende Schulung in Bezug auf den Umgang mit explosiven Stoffen und Sicherheitsvorkehrungen ist unerlässlich.
Rechtliche Rahmenbedingungen
In Europa sind die ATEX-Richtlinien (ATmosphères EXplosibles) die grundlegenden Normen für den Explosionsschutz. Diese Richtlinien definieren Anforderungen an die Sicherheit von Geräten und Schutzmaßnahmen in explosionsgefährdeten Bereichen. Die ATEX-Richtlinien sind in zwei Hauptkategorien unterteilt:
ATEX-Richtlinie 2014/34/EU: Bezieht sich auf Geräte und Schutzsysteme für den Einsatz in explosiven Atmosphären.
ATEX-Richtlinie 1999/92/EG: Regelt die Sicherheitsanforderungen für den Einsatz in Bereichen mit explosionsgefährdeten Atmosphären.
Wie groß muss eine Ex-Zone sein?
Die Größe einer Ex-Zone ist variabel und hängt von mehreren Faktoren ab:
Art der verwendeten Stoffe: Die Eigenschaften der brennbaren Stoffe (Dichte, Temperatur, etc.) beeinflussen die Ausdehnung der Ex-Zone.
Betriebsbedingungen: Die Betriebsweise der Anlagen, wie z. B. Druckverhältnisse und Belüftung, spielen eine entscheidende Rolle.
Anordnung der Geräte: Die Positionierung von Geräten und deren Abstand zu potenziellen Zündquellen ist ebenfalls ein kritischer Faktor.
Die genaue Dimensionierung erfolgt durch Fachleute während der Gefahrenanalyse und sollte so erfolgen, dass alle potenziellen Gefahrenquellen berücksichtigt werden.
Fazit
Ex-Schutz ist ein unverzichtbarer Aspekt der industriellen Sicherheit, insbesondere in Bereichen, in denen mit explosiven Stoffen gearbeitet wird. Die Implementierung effektiver Schutzmaßnahmen ist entscheidend, um Risiken zu minimieren und die Sicherheit von Mitarbeitern und Anlagen zu gewährleisten. Die genannten Anbieter bieten umfassende Lösungen, um den Anforderungen des Ex-Schutzes gerecht zu werden.
Durch die Beachtung der gesetzlichen Rahmenbedingungen, regelmäßige Schulungen und Wartungen sowie den Einsatz geeigneter Technologien können Unternehmen das Risiko von Explosionen erheblich reduzieren. Dies führt nicht nur zu einem sichereren Arbeitsumfeld, sondern auch zu einem verantwortungsvollen Umgang mit Ressourcen und einer positiven Unternehmenskultur.
