Teleskop-Kranausleger, Transportkräne, Maschinen für die Pharmaindustrie und in der Medizintechnik: In vielen Anwendungen müssen sowohl lineare Position als auch Neigung bestimmt werden. In der Regel werden dafür zwei verschiedene Sensoren eingesetzt, auch wenn Weg und Neigung an derselben Stelle der Maschine gemessen werden. Dies ist nicht nur aufwendiger im Einbau (Verkabelung-und Montageaufwand), es erhöht auch die Kosten.
Neue Weg-Positionssensor-Typen mit integriertem Neigungssensor

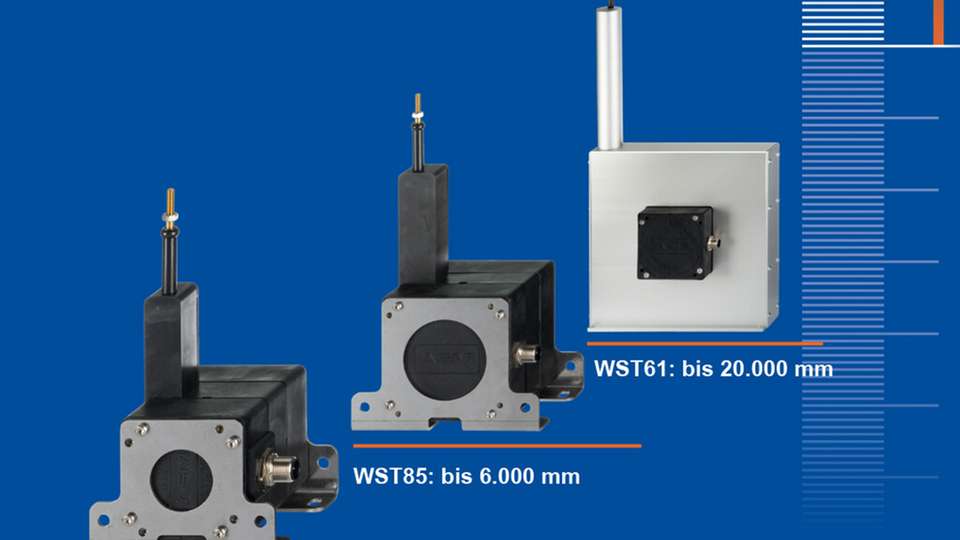

Die Posiwire-Wegseil-Sensoren WST61, WST85 und WST21 von ASM bieten eine solche kombinierte Weg- und Neigungsmessung. Die Wegmessung erfolgt mittels ASM Wegseil-Technologie Posiwire der neuen Generation. Diese ist mit magnetischer, berührungsloser Multihall-Encoder-Technologie ausgestattet und damit wesentlich robuster als herkömmliche Seilzugsensoren mit optischen Encodern oder Potentiometer-Lösungen. Die Neigungsposition wird durch einen integrierten Neigungssensor auf Basis von MEMS-Technologie bestimmt
Sensoren für den Einsatz in rauen Umgebungen
Posiwire-Sensoren sind für den Einsatz in rauen Umgebungen, insbesondere in mobilen Maschinen, geeignet. Die WST-Sensoren messen lineare Positionen bis 4.000 mm (WST61), 6.000 mm (WST85) und 20.000 m (WST21) und Neigung im Bereich +/-180°C in 1 Achse. Sie sind mit Digitalausgang CANopen verfügbar. Die Wegsensoren erreichen eine Linearität bis zu +/- 0,05 % des Messbereiches, die Neigungssensoren bis zu 0,05°C. Die Sensoren haben die Schutzklasse IP67/ IP69. Für Sicherheitsanwendungen sind die Sensoren mit redundanter Elektronik erhältlich.
