Ein entscheidender Aspekt für die effektive Funktion von Druckentlastungsarmaturen ist die Gestaltung und Auslegung des gesamten Druckentlastungssystems, bestehend aus der Armatur sowie den Einlauf- und Auslassleitungen. Die Einlaufleitung spielt eine zentrale Rolle, indem sie das Medium zur druckentlastenden Armatur führt. Sie darf nicht verstopfen und muss so konstruiert sein, dass eine effiziente Entlastung gewährleistet wird. Die Auslassleitung hingegen sorgt für das sichere Abführen des entlasteten Mediums. Sie muss so gestaltet sein, dass sie den entstehenden Druckabfall bewältigt, die resultierenden Reaktionskräfte aufgenommen werden und das Prozessmedium sicher aus dem System abgeführt wird. Ist das Prozessmedium so geartet, dass eine Entlüftung in die freie Atmosphäre möglich ist, so muss dem Ende der Abblaseleitung besondere Aufmerksamkeit gewidmet werden, um die uneingeschränkte Funktion der Sicherheitsarmatur zu gewährleisten.
Schutz vor Umwelteinflüssen
Die Gründe für eine verstopfte oder beeinträchtigte Abblaseleitung sind vielfältig. Ist die Abblaseleitung durch Witterungs- oder Umwelteinflüsse verstopft oder in ihrer Funktion beeinträchtigt, führt dies zu einem unkalkulierbaren Risiko für die abzusichernde Anlage. Die Verengung einer Abblaseleitung hat zur Folge, dass eine effektive Druckentlastung nicht mehr gewährleistet ist. Die Tube-End-Protection (TEP) von Rembe schützt das offene Ende von Abblaseleitungen sicher und zuverlässig vor Witterungs- und Umwelteinflüssen.

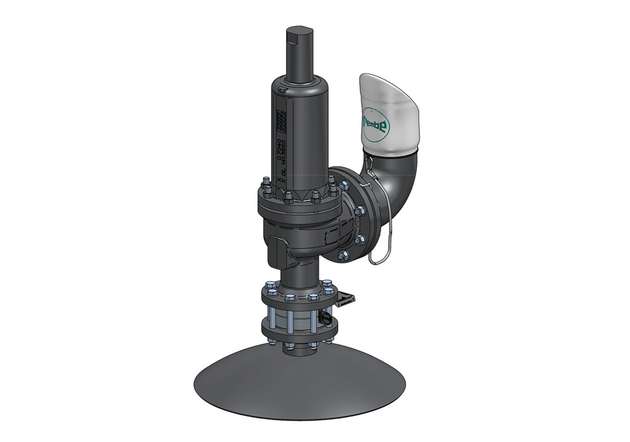

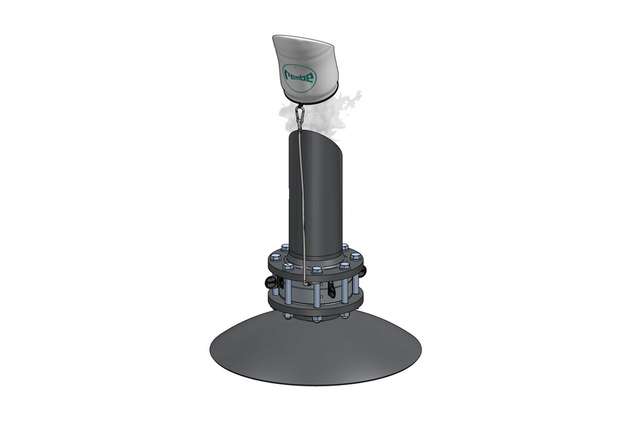

Die TEP ist eine Schutzhaube aus atmungsaktiven, gleichzeitig robusten und wasserdichten PE-Vlies. Sie passt sich durch den integrierten Gummizug optimal an die Abblaseleitung an. Ein Eindringen oder Verstopfen der Abblaseleitung durch Laub oder Tiere wird somit verhindert. Die 45-Grad-Abschrägung ermöglicht das Abfließen von Regenwasser und vermeidet somit eine Wassersackbildung. Der Raum zwischen Sicherheitsarmatur und Schutzhaube ist dank des atmungsaktiven Materials stets drucklos, eine Zwischenraumüberwachung ist somit nicht notwendig. Entlastet die Sicherheitseinrichtung in die Abblaseleitung, löst sich das TEP von der Rohrleitung und zerbricht beim Wegfliegen fragmentationsarm. Zu einem vorzeitigen Abrutschen des TEPs durch Wind kann es durch das stramme Gummiband nicht kommen. Positiver Nebeneffekt: Das Auslösen der Sicherheitsarmatur ist dank des TEP visuell schnell erkennbar. Ein optionales Befestigungsset, bestehend aus einem Rückholseil mit integriertem Karabiner, verhindert ein unkontrolliertes Wegfliegen der
Schutzhaube.
