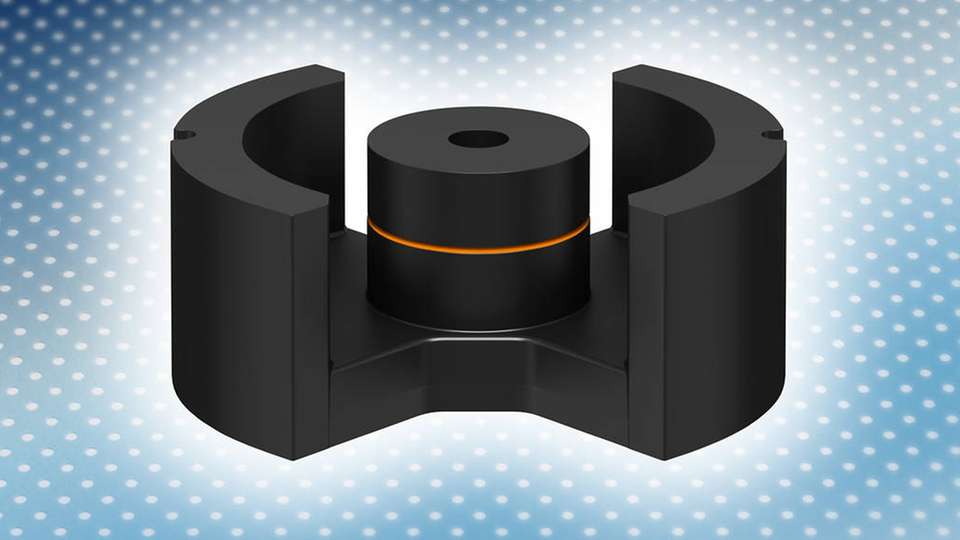

Die TDK Corporation präsentiert die weltweit ersten Ferrite, die eine Reduzierung der Kupfer-Zusatzverluste um bis zu 70 Prozent ermöglichen. Grundlage dafür ist die spezielle Kernfertigungstechnik mit verteilten Luftspalten, die höhere Betriebsfrequenzen und kleinere induktive Bauelemente in der Stromversorgungstechnik zulässt. Aufgrund eines verringerten magnetischen Streufelds werden die Kupfer-Zusatzverluste auch bei hohen Frequenzen deutlich verringert. Mit der verteilten Luftspalte in Mittelbutzen wird zudem die Magnetfeld-Emission in die Umgebung verhindert.
Für Speicherdrosseln und Übertrager
Verfügbar sind die Ferrit-Kerne mit verteilten Luftspalten in den Bauformen E, EQ, ER, ETD, PM und PQ in jeweils unterschiedlichen Baugrößen sowie in allen EPCOS Leistungsmaterialien. Für Anwendungen, bei denen im Vergleich zur ursprünglichen Schaltfrequenz der zwei- bis dreifache Wert zum Einsatz kommt, bieten Ferrit-Kerne mit drei gleichmäßig verteilten Luftspalten das beste Preis-/Leistungsverhältnis. Neben den Standardlösungen kann TDK auch eine kundenspezifische Anzahl von Luftspalten realisieren. Hauptanwendungsgebiete der neuen Kerne sind Speicherdrosseln und Übertrager in getakteten Stromversorgungen und Invertern.
