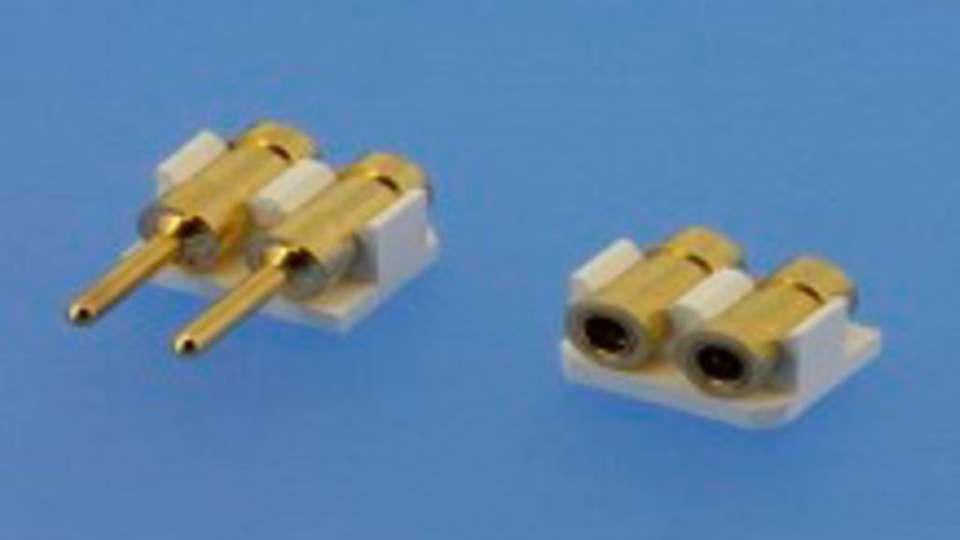

W+P hat einen neuen LED-Leiterplattenverbinder im Low-Profile-Format mit erhöhter Stromtragfähigkeit im Programm. Ausgestattet mit vergoldeten Präzisionskontakten mit einem Durchmesser von 0,73 mm soll er dazu in der Lage sein, Ströme bis zu 5 mA zu transportieren. Bedingt durch seine sehr kompakte Bauform mit einer Bauhöhe von 2,54 mm eröffnet er nach Unternehmensangaben interessante Perspektiven, die Spannungsversorgung von LED-Modulen und industriellen Elektronikbaugruppen noch platzsparender anzuschließen.
Aber nicht nur durch seine Bauform, sondern auch durch die Platzierung direkt am Platinenrand spart der Stecker der neuen Serie 5255 Platz auf der Leiterplatte. Licht-Reflexionen werden durch die niedrige Bauform und die Farbgebung des Isolierkörpers minimiert, so der Hersteller.
Das Handling der LED-Verbinder soll unkompliziert sein: Platinen können ohne Horizontalabstand miteinander verbunden werden und einfach zusammengesteckt und wieder gelöst werden. Einzelne Platinen können somit vor Ort ersetzt werden, ohne den Ausbau der kompletten Beleuchtungseinheit nötig zu machen.
Die Verbinder der Serie 5255 sind in 2- bis 10-polig im Rastermaß 2,54 mm erhältlich. Vergoldete Präzisionskontakte sorgen für einen Durchgangswiderstand unter 10 mmOhm. Der hochtemperaturfeste Isolierkörper ermöglicht eine problemlose Verarbeitung im Reflow-Lötverfahren, der Betriebstemperaturbereich von -55 bis 125 °C sorgt für eine universelle Verwendbarkeit. Ausgelegt sind sie für einen Nennstrom von 5 A, die Prüfspannung beträgt 500 VAC.
