MSC Technologies hat zwei neue Starterkits für Typ-6-COM-Express-Module mit Intel Skylake-Prozessoren vorgestellt. Das C6-SK-SLH-EV-KIT001 enthält eine laufbereite Umgebung für COM-Express-Basic-Module mit Skylake H-Prozessoren. Das C6-SK-SLU-EV-KIT001 ist für den Betrieb von COM-Express-Compact-Modulen mit Skylake U-Prozessoren ausgelegt. Mit beiden Kits sollen sich beliebige Module, auf Basis der Skylake-Prozessoren, auf einer ausgereiften und getesteten Plattform betreiben lassen, die sich gleichermaßen für Evaluation, Test und Entwicklung eignet.
Die Skylake H Prozessoren von Intels 6. Generation der Core-Prozessoren decken einen weiten Bereich ab, von Dual-Core Celeron, Core i3, i5 und i7 bis hinauf zu Quad-Core Xeon Prozessoren mit bis zu 3,7 GHz. Die COM-Express-Compact-Module mit Skylake U Prozessoren eignen sich MSC zufolge wegen der CPU-Begrenzung auf 15 W Verlustleistung, besonders gut für leistungsfähige, aber kompakte Systemrealisierungen. Durch das Feature Configurable TDP können sie auf nur 7,5 W beschränkt und dadurch für Anwendungen mit passiver Kühlung optimiert werden.

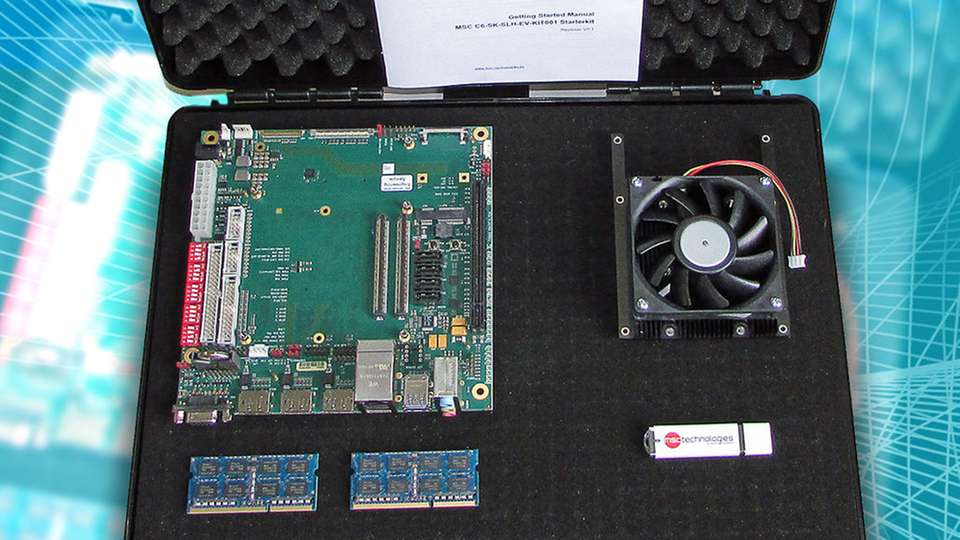

Die zwei neuen Starterkits bestehen aus dem Typ 6 Trägerboard C6-MB-EV von MSC im Mini-ITX-Format, zwei DDR4 Speichermodulen (SO-DIMM), Kühlkörper und passender Stromversorgung. Zusammen mit einem COM-Express-Typ-6-Modul, entweder dem C6B-SLH oder dem C6C-SLU, stellen die zwei Starterkits MSC zufolge eine komplette Lösung dar. Die CPU-Module sind nicht im Kit enthalten.
Das Trägerboard im Mini-ITX-Format weist einen COM-Express-Sockel für Typ-6-Module im Compact- oder Basic-Format auf. Es verfügt außerdem über eine große Zahl an Ein- und Ausgangsanschlüssen, wie PCIe x4, SATA, USB 3.0 und 2.0, GbE LAN, LPC, UART, GPIO und HD Audio. Als Grafikausgänge stehen DisplayPort, Embedded DisplayPort (eDP) und LVDS zur Verfügung. Zusätzlich gibt es eine einstellbare Versorgung für die Hintergrund-Beleuchtung von LCD-Panels. Darüber hinaus verfügt das Trägerboard über einen PCI-Express-Mini-Card-Sockel und einen SD-Kartenschacht.
