Die optimale Platznutzung auf der Leiterplatte bei stets kleiner und flacher werdenden Geräten wird im Designprozess immer bedeutsamer. Der begrenzte Raum auf der Leiterplatte kann nach Angaben von Metz Connect durch die flexibel platzierbaren Einzelklemmen SM99 und SR99 und deren kompakter Bauform optimal genutzt werden. Die Einzel-Federkraftklemmen sollen in SMT- und THR-Ausführung als Schüttgut oder in der Tape&Reel-Verpackung verfügbar sein. Verschiedene Farbvarianten erlauben darüber hinaus applikationsgeführte Kodierungen. Durch die Push-in-Technik für den Drahtanschluss und den großen Fingerdrücker für die Drahtentriegelung bieten sie optimalen Bedienkomfort, so der Hersteller. Außerdem sollen die Einzel-Federkraftklemmen eine hohe Anschlusssicherheit bieten durch eine Drahtanschlussanzeige und einen Prüfabgriff zur Durchgangsprüfung. Es können Adern mit einem Anschlussquerschnitt von 0,2 bis 1,5 mm² angeschlossen werden, der Nennstrom beträgt dabei bis zu 9 A. Somit soll die Einzel-Federkraftklemme in nahezu allen Anwendungen der Industrie- und Gebäudeautomation eingesetzt werden können.
Einzel-Federkraftklemmen Leiterplatten flexibel anschließen

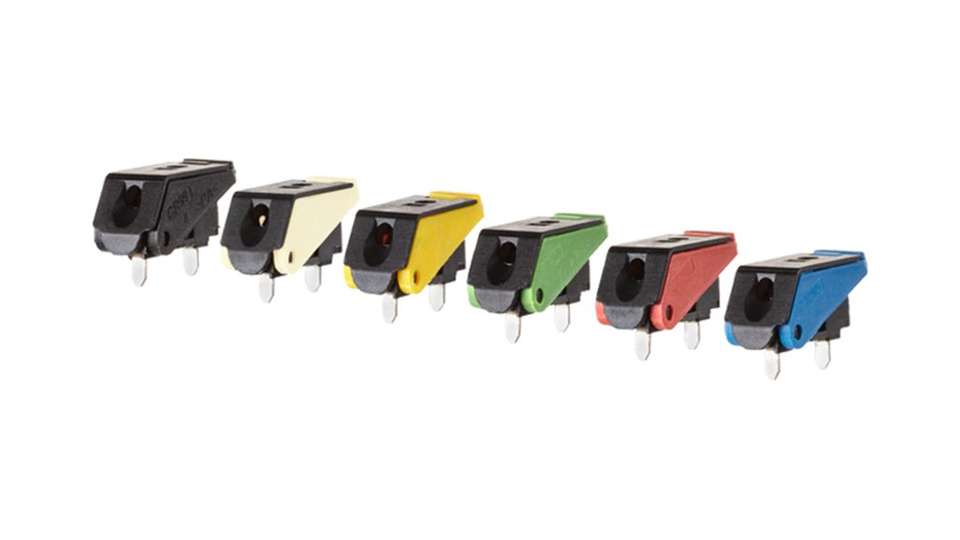

Flexibel platzierbare Einzelklemmen der SR99-Serie von Metz Connect
