Upgrade-Shield Mehr Anschlüsse für den Raspberry Pi

publish-industry Verlag GmbH

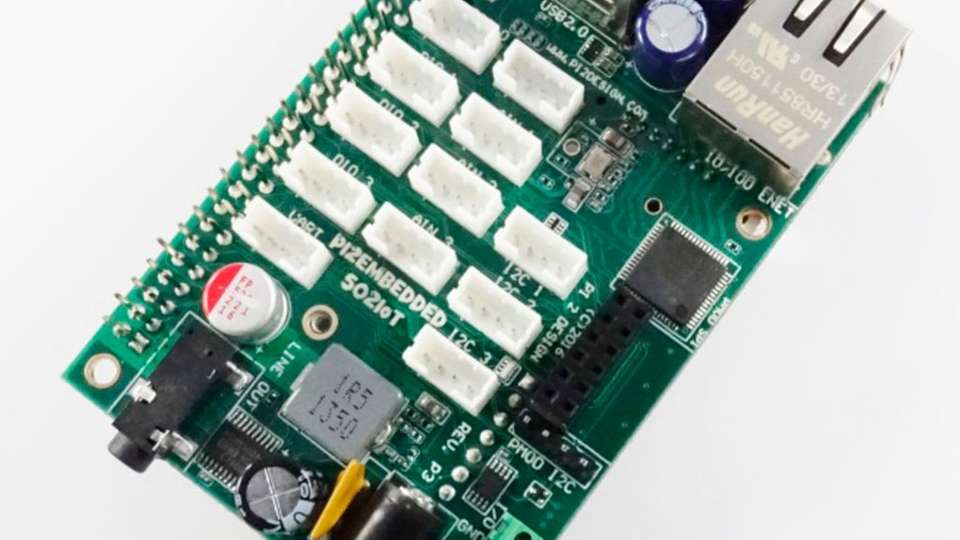

Das Shield 502IoT stellt Bastlern eine Vielzahl zusätzlicher Ports für den Raspberry Pi zur Verfügung.

Bild: Pi 2 Design
18.04.2016

WLAN und mehr Anschlüsse - ein I/O-Shield stattet den Raspberry Pi mit weiteren Funktionen aus. Ganz billig ist das Upgrade aber nicht.

Sponsored Content

Für den Bastelrechner Raspberry Pi gibt es ein neues I/O-Shield, das zusätzliche Anschlüsse und WLAN bereitstellt. Die 502IoT genannte Erweiterung bietet unter anderem einen extra 10/100-Ethernet- und einen USB-2.0-A-Port. Das WLAN-Modul entspricht dem Standard 802.11 b/g/n und liefert eine Übertragungsgeschwindigkeit von bis zu 150 Mbit/s. Hergestellt wird das 502IoT von der Firma Pi 2 Design.

Neben den erwähnten Ports besitzt es einen M.2-SATA-Anschluss. Über Grove-Stecker können jeweils vier analoge, digitale PWM- und I2C-Anschlüsse genutzt werden. Auch ein UART-Port steht so zur Verfügung. Als Stromversorgung empfiehlt Pi 2 Design ein Netzteil mit 8 bis 24 Volt. Neben der Platine wird darüber auch gleich der angeschlossene Rechner versorgt.

Kompatibel ist das Shield mit allen Raspberry Pi Varianten, die über eine 40-Pin-GPIO-Leiste verfügen. Das schließt sowohl den Raspberry Pi A+, B+, 2 als auch den 3 mit ein. Für die dritte Version des Rechners ist die Platine allerdings relativ uninteressant. Sie verfügt bereits über einen Teil der Funktionen des Shields, wie zum Beispiel WLAN. Laut dem Hersteller kann das 502IoT auch an andere Bastelrechner mit einer 40-Pin-GPIO-Leiste, wie zum Beispiel der Odroid C1+ oder C2 von Hardkernel, angeschlossen werden. Außer über GPIO läuft die Kommunikation zwischen der Platine und dem Rechner über ein USB-Patchkabel. Über letzteres werden zum Beispiel der Ethernet- und USB-Port und das WLAN-Modul angesteuert. Das Kabel liegt dem Shield bei. Eine Netzteil fehlt dafür.

Mit umgerechnet ungefähr 70 Euro ist das 502IoT kein Schnäppchen. Varianten mit Netzteil sind je nach Leistung für 78 und 84 Euro zu haben.

Bildergalerie

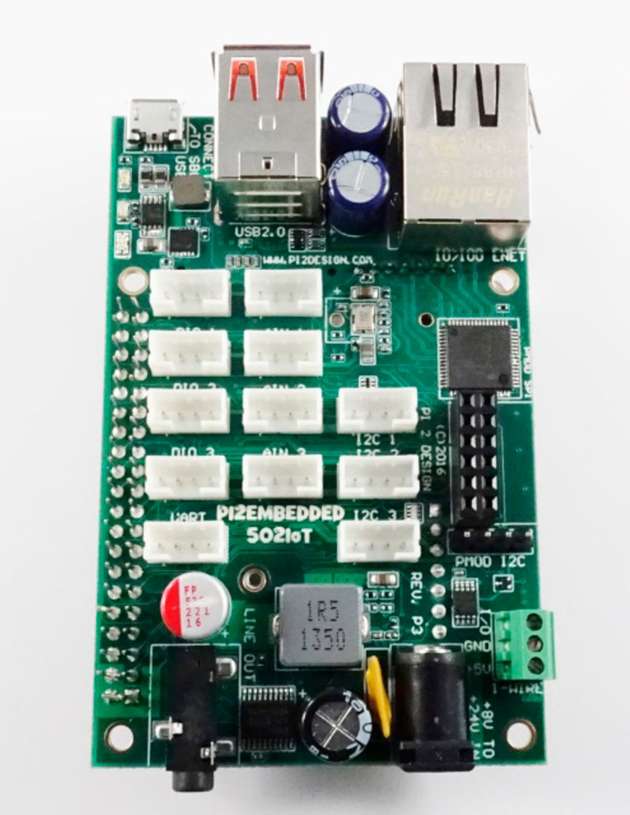

  • Das Shield ist unter anderem mit WLAN, jeweils einem zusätzlichen Ethernet und USB-Port und einem SATA-Anschluss ausgestattet.

    Das Shield ist unter anderem mit WLAN, jeweils einem zusätzlichen Ethernet und USB-Port und einem SATA-Anschluss ausgestattet.

    Bild: Pi 2 Design

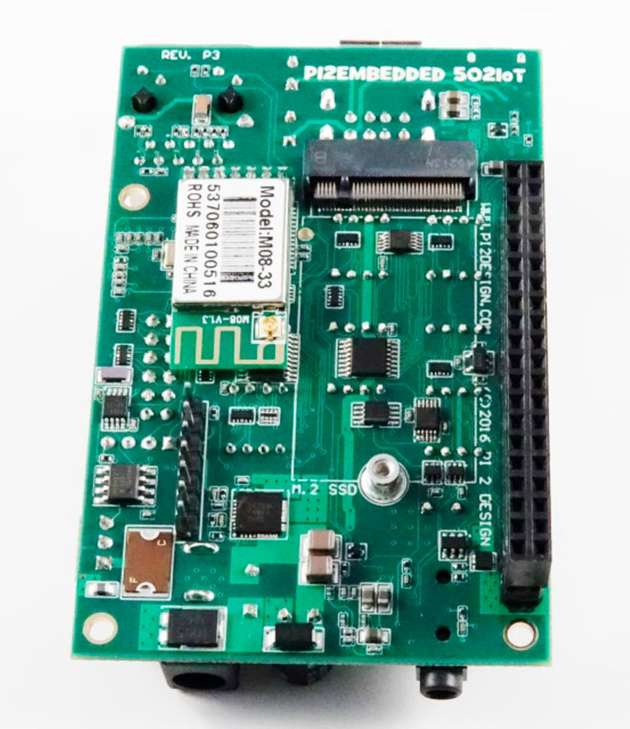

  • Die Rückseite des Upgrade-Shields

    Die Rückseite des Upgrade-Shields

    Bild: Pi 2 Design
