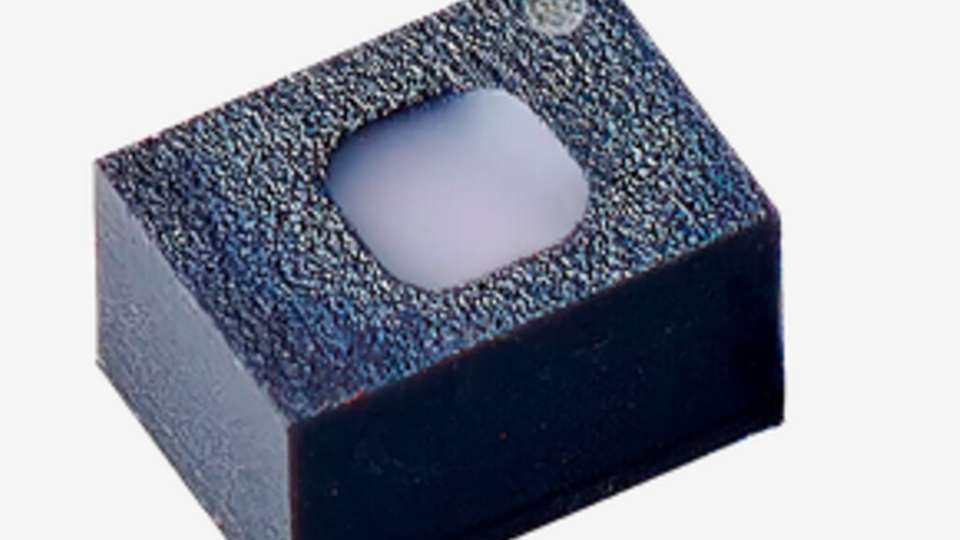

Die dToF-Sensoren basieren auf einer Single Photon Avalanche Photodiode (SPAD) -, Time-to-Digital Converter (TDC) - und Histogramm-Technologie.
Durch eine Linse auf dem SPAD ermöglichen die Sensormodule 3 x 3 Zonen-Ausgangsdaten und ein ausgesprochen breites Sichtfeld. Ein Multi-Linsen-Array (MLA) im Gehäuseinneren verbreitert das Field of Illumination (FoI). Die Sensoren sind fähig, Verschmutzungen auf dem Glas zu erkennen und zu kompensieren. Sie erreichen einen Erfassungsbereich von mindestens 10 mm bis zu maximal 5.000 mm und erkennen Objekte in einem sehr breiten Sichtfeld mit höherer Genauigkeit.
Die gesamte Verarbeitung der Rohdaten erfolgt auf dem Chip: So liefern die TMF8820-1A-Sensoren Entfernungsinformationen über ihre I2C-Schnittstelle und sind 13 C-tolerant für einen Betrieb auf einem gemeinsamen I2-C/13 C-Bus. Im Stand-by-Betrieb kommen sie auf einen Stromverbrauch von etwa 8 µA, die Stromaufnahme beim Herunterfahren beträgt 2 µA. Die Leistungsaufnahme bei einem 30-Hz-Betrieb liegt bei 141 mW.
Die RoHS-konformen Sensoren funktionieren zuverlässig unter anspruchsvollen Einsatzbedingungen. Sie sind unter anderem ideal für Abstandsmessungen oder Objekterkennung zum Beispiel bei Zugangs-Kontrollsystemen, Saugrobotern oder der Erkennung menschlicher Anwesenheit.
Weitere Merkmale:
Schneller VCSEL-Treiber mit Schutz
Direkte Lichtlaufzeitmessung
Histogramm-basierte Architektur
Dynamische Deckglaskalibrierung
Anwendungsbeispiele:
Mobiltelefone: Abstandsmessung für Kamera-Autofokus
Computer und Kommunikation: Anwesenheitserkennung
Industrie: Lichtvorhang
Robotik: Objekterkennung und Kollisionsvermeidung
Weitere Informationen zu den TMF8820-1A-Sensoren von ams Osram und eine direkte Bestellmöglichkeit finden Sie hier.
