Smarte 2D-Profilsensoren Bahnkanten und Ränder sicher im Blick

Sie sind unterschätzte Multitalente: Smarte 2D-Profilsensoren sind im Handumdrehen einsatzbereit und vielseitig einsetzbar, zum Beispiel für die Kantenkontrolle. Vier Beispiele zeigen, wo leistungsstarke Profilsensoren von Baumer besonders anwenderfreundliche und kostengünstige Lösungen ermöglichen.

Anwendung 1: Automatische Sandwich-Linie

Was hierzulande noch exotisch wirkt, ist in den USA längst im bewährten Praxiseinsatz: eine vollautomatische Sandwich-Linie, auf der jede Stunde mehr als 70 Sandwiches vom Band laufen, perfekt mit Wurst und Käse belegt. Die Anlage ist eine Kombination mehrerer Einzelsysteme des deutschen Unternehmens Weber Maschinenbau, das auf Aufschnittsysteme für die Lebensmittelindustrie spezialisiert ist. Für den zuverlässigen Betrieb der Sandwich-Anlage spielt der smarte Baumer-2D-Profilsensor OXM eine wichtige Rolle. Er erkennt in den einzelnen Maschinensegmenten die Lage der Brote und die Position der Wurst- und Käsescheiben.

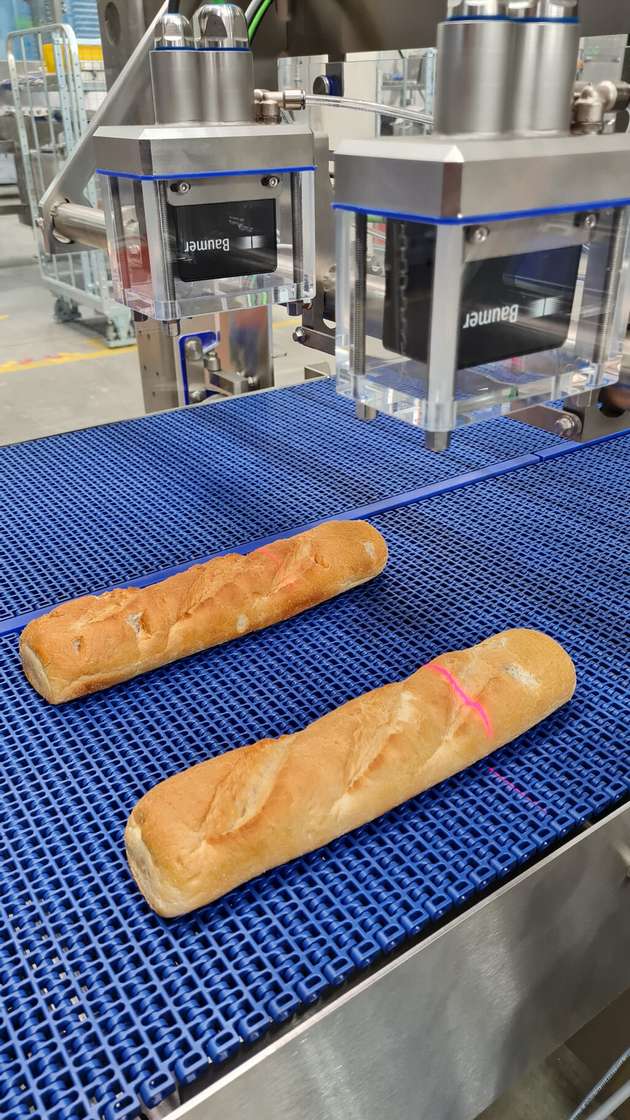

Der Brot-Roboter muss beispielsweise wissen, wie hoch das Brot ist, wo sich dessen Mitte befindet (längs und quer) und ob es eventuell schräg auf dem Band liegt. All diese Informationen liefert der OXM dank integrierter Mess- und Auswertefunktionen. Das bedeutet, dass die gesamte Berechnung der Messwerte im Sensor erfolgt. Der smarte Profilsensor liefert die errechneten Koordinaten schon in der gewünschten Einheit, zum Beispiel Millimeter. Im Fall der Sandwich-Linie misst der OXM die Höhe und sämtliche Kanten des Brotes und berechnet daraus die Brotmitte. So können die Sauggreifer die obere Hälfte an der idealen Stelle beschädigungsfrei abheben.

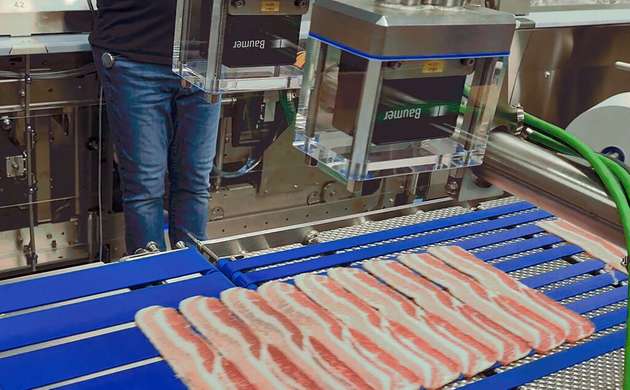

Der OXM ermittelt in der automatischen Sandwich-Anlage ebenfalls die seitliche Position und die Höhe der Wurst- und Käsescheiben auf dem Band, damit ein Greifer die Beläge passgenau auf der unteren Brothälfte platzieren kann. Diese Funktionalität nutzt Weber nicht nur für die Sandwich-Anlage, sondern auch für seine Slicer, die Aufschnitt schneiden, portionieren und in passender Form für den Verpackungsprozess bereitstellen. Hierbei liefert der Baumer OX Profilsensor die Positionsdaten, um Salami-, Schinken oder Käsescheiben seitlich exakt auszurichten. Das ist notwendig, damit die Lebensmittel beim Verpacken immer an der gleichen Position eingelegt werden können.

Sehr leicht integrierbar

Warum setzt Weber Maschinenbau bei der Sandwich-Linie auf den smarten 2D-Profilsensor OXM? „Für uns ist wichtig, dass wir keinen großen Aufwand mit der Integration des Sensors haben. Der OXM liefert die Positions- und Lageinformationen ohne zusätzlichen Controller gleich an die Maschinensteuerung. Er ist kompakt, schnell angeschlossen und lässt sich über das intuitive Webinterface einfach parametrieren“, sagt Marco Nichau, Leiter Produktgruppe Automatisierung bei Weber Maschinenbau. Zudem eigne er sich für die Sandwich-Linie sehr gut, weil er oberflächenunabhängig und fremdlichtsicher funktioniere, und das bei gutem Preis-/Leistungsverhältnis. „Die Leistungsfähigkeit und einfache Handhabung der smarten Baumer Profilsensoren waren in Verbindung mit dem kompetenten und reaktionsschnellen Support ausschlaggebend für unsere Wahl“, berichtet Nichau.

Anwendung 2: Schneidemaschinen

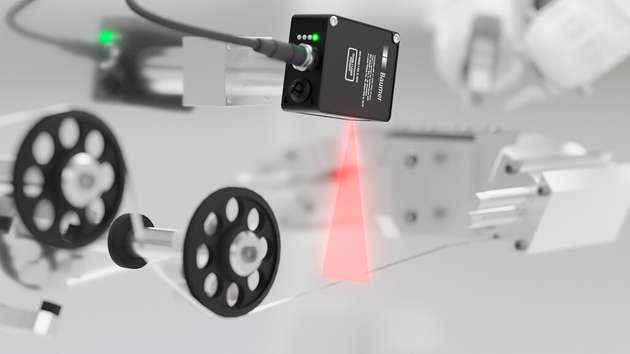

Ein bewährtes und schnell einsatzbereites Tool ist der OXM auch bei Positionieraufgaben wie der Bahnkantensteuerung von Stoffbahnen, Platten, Papierbahnen oder Förderbändern. Gerade bei engem Bauraum und wenn hohe Konstruktionsfreiheit gefragt ist, punktet der 2D-Profilsensor mit seiner kompakten Bauform und Power over Ethernet (PoE). Weil der OXM nur ein Kabel für Datenübertragung und Stromversorgung benötigt, reduziert er Verbindungsaufwand und vermeidet überflüssige Kabel.

Anwendung 3: Punktgenaues Abstapeln

Auch wenn Anwendungen höchste Präzision und Geschwindigkeit erfordern, liefert der OXM schnell und mit einer Auflösung von bis zu 5 µm die benötigten Koordinaten, wie bei diesem Beispiel: Ein Roboter legt Bögen (aus Karton, Schaumstoff, Carbon oder ähnliches) von einem Palettenstapel auf einen Schneidplotter. Dort werden sie zurechtgeschnitten. Dabei ist es wichtig, dass die Bögen auf dem Schneidplotter immer genau gleich positioniert werden. Der OXM erfasst die Kanten der Bögen und gibt die Koordinaten an die Steuerung weiter. Mit dieser Information kann der Greifer jeden Bogen immer an die exakt gleiche Position auf das Band des Schneidplotters legen.

Anwendung 4: Qualitätskontrolle von Kanten

Smarte Profilsensoren wie der OXM sind auch ein gutes Werkzeug, um die Qualität von Kanten zu prüfen. In einem Anwendungsfall kontrollieren mehrere OXM die seitlichen Kantenprofile von Bodenplatten, indem sie prüfen, ob Nut und Feder einwandfrei gefertigt sind. Dazu erfassen die OXM die Höhenprofile und prüfen so die Maßhaltigkeit. Bei dieser Applikation kommen pro Seite zwei Sensoren zum Einsatz, damit Abschattungen von dem jeweils anderen Sensor erfasst werden können. Für den Anlagenbauer war bei der Sensorwahl wichtig, dass der OXM dank integrierter Auswertefunktionen gleich das Messergebnis liefert und sehr einfach in das Anlagenkonzept integrierbar ist. Die Kommunikation erfolgt über IO-Link. Die Kantenkontrolle hat noch einen willkommenen Nebeneffekt: Der smarte Profilsensor erkennt anhand eines sich ändernden Höhenprofils frühzeitig Werkzeugverschleiß.
