Die CC-Link Partner Organisation hat ihre im März 2023 überarbeitete Industrial-Ethernet-Spezifikationsliste (Überblick und Durchführungsbestimmungen) herausgegeben. Neben bekannten RJ45 und M12 X-kodierten Lösungen ist nun erstmalig auch die ix Industrial Typ A Schnittstelle (10-poliger rechteckiger Steckverbinder gemäß IEC 61076-3-124) spezifiziert. Sie ist international nach IEC-Norm 61076-3-124 standardisiert und überträgt Ethernet mit bis zu 10 Gbit/s.
Erweiterung der CC-Link-Netzwerke durch ix-Industrial-Schnittstelle
CC-Link-Nutzer erhalten damit für Kabel mit verdrillten Doppeladern (twisted pair cable) eine dritte industrietaugliche Ethernet-Schnittstelle. Mit deutlich gesteigerter Zuverlässigkeit und - im Vergleich zu einer RJ45 Lösung – 70 Prozent kleinerer Gerätebuchse bietet ix Industrial auch Möglichkeiten der Miniaturisierung. Nach der Listung in den Spezifikationen von GigE Vision und Profinet setzt sich die ix-Industrial-Schnittstelle nun auch in CC-Link durch.

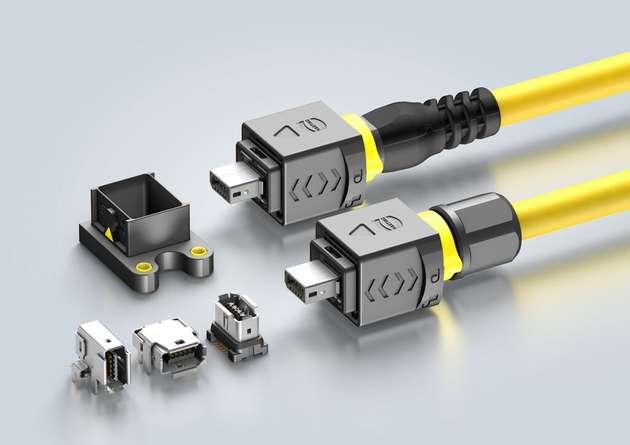

Ix Industrial etabliert sich damit immer mehr zu einem gängigen Standard für zuverlässige Ethernet-Netzwerke. Die Harting Technologiegruppe bietet die Steckverbindung neben der Standardvariante auch mit einer zusätzlichen Ausziehhilfe für sehr kompakte Anordnungen mehrerer Schnittstellen nebeneinander an. Mit der neuen Mini PushPull-Baureihe ist das ix-Industrial-Steckgesicht ab sofort auch in einer wasser- und staubdichten Ausführung verfügbar.
Die Vorteile auf einen Blick:
Standardisiert nach IEC 61076-3-124
Cat 6A Übertragung
360-Grad-Schirmung für absolut zuverlässige Übertragungsperformance
Spannungsversorgung via PoE/PoE+
IP20/IP65 verfügbar
Werkzeuglose Verriegelung
Hohe Robustheit
Verfügbar in:
Buchse: rechtwinklig vertikal, vertikal, rechtwinklig horizontal
Stecker: gerade, rechtwinklig (IDC, Lötung)
Kabelkonfektionen in unterschiedlichen Längen und Kombinationen
Über CC-Link IE TSN
Die „CC-Link IE TSN“-Spezifikation wurde 2018 von der CC-Link Partner Association fertiggestellt. Dabei handelt es sich um ein Netzwerk der nächsten Generation, das die Leistung und Funktionalität des aktuellen CC-Link Industrial Ethernet durch die Hinzufügung der Time-Sensitive Networking (TSN)-Technologie und zusätzlicher Standards im Zusammenhang mit der Gigabit-Ethernet-Bandbreite weiter stärkt. Dafür wurden die bisherigen Schnittstellen nun um eine kompakte und industrietaugliche Steckverbindung ergänzt.
