Klassische versus planare Transformatoren Netzteile verkleinern

Traco Electronic GmbH

Die Einführung von Bauelementen mit breiter Bandlücke wie SiC und GaN ermöglicht höhere Schaltfrequenzen im Bereich von mehreren 100 KHz, was die Nachfrage nach kleineren Transformatoren steigert, da die zuvor genutzten Frequenzen auf Silizium-MOSFET- und IGBT-basierten Schaltnetzteilwandlern diese Verkleinerung nicht erforderten.

Bild: iStock, CharlieAJA
07.11.2024

Bei jedem klassischen Schaltnetzteil ist der Transformator eine der größten passiven elektrischen Komponenten. Mit seinem Metallkern und einer Masse von Kupferwicklungen ragt er aus der Leiterplatte heraus und definiert damit die Mindestgröße des Netzteils. Die Verbraucher wünschen sich jedoch flache Fernsehgeräte, die man an die Wand hängen kann, und winzige, leichte Netzteile für ihre Laptops. Was kann also getan werden, um diesen sperrigen Metallklumpen zu verkleinern?

Sponsored Content

Die Verkleinerung des Transformators ist keine einfache Aufgabe. Und bis vor kurzem gab es auch kaum einen Grund, dies zu tun. Schaltnetzteilwandler, die auf Silizium-MOSFETs und IGBTs basieren, arbeiten in der Regel mit einer Frequenz von einigen 10 KHz. Diese Betriebsfrequenz bestimmt die Induktivität der benötigten gewickelten Komponenten und damit die Größe der verwendeten Induktoren und Transformatoren. Doch dies ändert sich langsam. Mit der Einführung von Bauelementen mit breiter Bandlücke (WBG), wie SiC (Siliziumkarbid) und GaN (Galliumnitrid), steigen die Schaltfrequenzen in mehreren 100-KHz-Bereich und darüber hinaus, was die Nachfrage nach kleineren Transformatoren erhöht.

Konventioneller Trafoaufbau

Bevor wir diese wichtigen Komponenten optimieren können, müssen wir zunächst wissen, wie sie aufgebaut sind und welche Schwachstellen sie haben. Der Grundtransformator besteht in der Regel aus zwei eng gekoppelten Kupferwicklungen, die um einen Metallkern gewickelt sind. Die eingehende Wechselspannung wird an der Primärseite angelegt. Das nahezu gleiche Frequenzsignal erscheint auf der Sekundärseite mit einer Spannung, die vom Verhältnis der Windungen abhängt. In einem perfekten Transformator sollte die Leistung auf der Sekundärseite die gleiche sein wie die auf der Primärseite. Doch genau an dieser Stelle beginnen die Herausforderungen.

Während des Betriebs fließen im magnetischen Material unerwünschte Wirbelströme, die zu Verlusten führen. Außerdem gibt es eine gewisse Hysterese in dem sich ständig ändernden Magnetfeld. All diese Faktoren tragen zu Kernverlusten bei. Die Wicklungen und ihr ohmscher Widerstand tragen am stärksten zu den Verlusten bei, die in der Regel als Kupferverluste bezeichnet werden. Die verlorene Energie wird in Wärme umgewandelt, die durch passive oder aktive Kühlung abgeführt werden muss.

Transformatoren und die Herausforderungen

Eine neue Herausforderung ergibt sich jedoch, wenn die Betriebsfrequenz steigt. Normalerweise denken wir, dass der Strom durch einen Leiter fließt und dabei die gesamte verfügbare Fläche nutzt. Dies ist jedoch nicht mehr der Fall, wenn die Signalfrequenz steigt.

Der Strom wird allmählich zum äußeren Rand des Leiters hin verschoben und fließt über dessen Oberfläche. Dieser als Skin-Effekt bekannte Effekt führt zu einer Verringerung der Stromleitfähigkeit eines Leiters. Im Gegenzug erhöht sich der elektrische Widerstand des Leiters, was zu mehr Verlusten und Wärme führt, die abgeleitet werden muss.

Aus diesem Grund werden zum Beispiel auch bei Induktionskochfeldern Drähte mit einer größeren Oberfläche, so genannte Litzen, verwendet, die aus vielen einzelnen isolierten dünneren Kupferdrähten bestehen und die zudem zu einem größeren Leiter gebündelt sind.

Es gibt eine weitere Verlustquelle. Der durch die Wicklungen fließende Strom erzeugt während des Betriebs Magnetfelder, die jedoch den Stromfluss in den benachbarten Leitern beeinflussen. Dadurch erhöht sich der Wechselstromwiderstand, und die daraus resultierenden Verluste sind mit dem Proximity-Effekt verbunden. Um diesem Problem zu begegnen, werden die Sekundärwicklungen durch eine Konstruktionsmethode, die so genannte Verschachtelung, zwischen den Primärwicklungen verteilt.

Vom konventionellen zum Planartransformator

Zur Bewältigung der genannten Herausforderungen können einige Änderungen an der Konstruktion eines konventionellen Transformators vorgenommen werden, die zur Verringerung seiner Größe, zur Reduzierung der Verluste und zur Ableitung der verbleibenden Wärme beitragen.

Die erste besteht darin, die Wicklungen so zu konstruieren, dass die Oberfläche vergrößert wird, ohne die Querschnittsfläche zu vergrößern. In diesem Fall wird ein Flachleiter verwendet, zum Beispiel die Kupferbahnen einer Leiterplatte oder einer flexiblen gedruckten Schaltung (FPC). Dies ist sinnvoll, wenn man bedenkt, dass die Skin-Tiefe für ein 200-KHz-Signal nur 146 µm (5,7 mil) beträgt. Dies impliziert eine Leiterplatte mit einem Kupfergewicht von 0,12 g/cm2 (4 oz/sq ft) oder weniger.

Solche Spulen können dann mit regelmäßig ineinandergreifenden Primär- und Sekundärseiten gestapelt werden, was dazu beiträgt, den Wechselstromwiderstand und die Auswirkungen des Proximity-Effekts zu verringern. Dies führt zu einem wesentlich flacheren Design mit Leistungsparametern, die den Anforderungen von Hochfrequenz-Schaltnetzteilen besser gerecht werden. Im direkten Vergleich weisen Planartransformatoren auch eine niedrigere maximale Betriebstemperatur auf und erreichen schneller den eingeschwungenen Zustand. Dies unterstützt den Trend zu Designs mit höherer Leistungsdichte.

Das Design von Planartransformatoren wird durch die Verwendung eines Kernmaterials vervollständigt, das aufgrund seiner geringen Hystereseverluste ausgewählt wurde und eine flache Konstruktion ermöglicht. In einigen Fällen wird der Transformator sogar Teil der Leiterplatte.

Planartransformatoren in Schaltwandlern

Es liegt auf der Hand, dass herkömmliche Transformatoren den elektrischen Anforderungen moderner Schaltwandler nicht immer gerecht werden können und aufgrund ihrer Größe die Ästhetik des Designs beeinträchtigen. Darüber hinaus müssen solche Komponenten kundenspezifisch entworfen und oft von Hand gefertigt werden, was die Gesamtkosten in die Höhe treibt.

Planartransformatoren bieten im Vergleich dazu eine bessere Leistung bei hohen Frequenzen und einen flachen Formfaktor, der in die Leiterplatte integriert werden kann und die Herausforderungen beim EMV-Design verringert. Das Design trägt auch zur Verringerung des Proximity-Effekts bei und wirkt dem Skin-Effekt im Vergleich zu herkömmlichen Transformatoren entgegen.

Es ergeben sich jedoch auch neue Herausforderungen. Die Kopplungskapazität kann Probleme verursachen, die die Implementierung von Schaltvorgängen komplexer machen, und das Team muss unter Umständen mehrere Leiterplattenentwürfe durcharbeiten, um sicherzustellen, dass alles optimiert ist. Die Gesamtauswirkungen sind dabei jedoch sehr positiv.

Planartransformatoren – die wichtigsten Vorteile

Planare Transformatoren sparen nicht nur Platz, sondern erleichtern auch das thermische Design des Systems, wie die flachen Designs von Leistungswandlern in der Praxis zeigen. Mit einer geringen Anzahl von Lagen sind sie zudem relativ einfach zu entwerfen und lassen sich häufig in automatisierte Fertigungsprozesse sehr leicht integrieren.

Bildergalerie

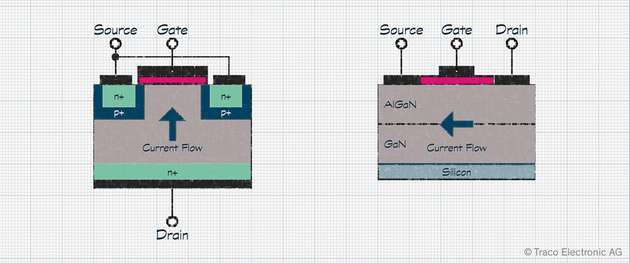

  • Bauelemente mit breiter Bandlücke wie SiC (links) und GaN (rechts) können in Leistungswandlern viel schneller schalten, doch um davon zu profitieren, sind Änderungen bei den passiven Komponenten erforderlich.

    Bauelemente mit breiter Bandlücke wie SiC (links) und GaN (rechts) können in Leistungswandlern viel schneller schalten, doch um davon zu profitieren, sind Änderungen bei den passiven Komponenten erforderlich.

    Bild: Traco Electronic

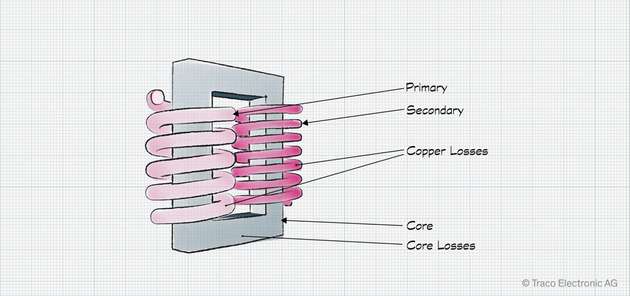

  • Grundlegender Aufbau eines herkömmlichen Transformators und die Quellen der Primärverluste.

    Grundlegender Aufbau eines herkömmlichen Transformators und die Quellen der Primärverluste.

    Bild: Traco Electronic

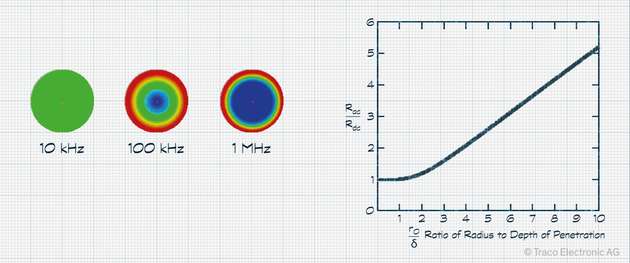

  • Mit zunehmender Frequenz konzentriert sich der Strom aufgrund des Skin-Effekts an der Oberfläche des Leiters (rot).

    Mit zunehmender Frequenz konzentriert sich der Strom aufgrund des Skin-Effekts an der Oberfläche des Leiters (rot).

    Bild: Traco Electronic

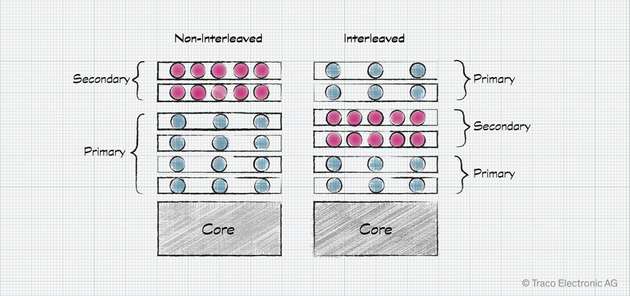

  • Die Verschachtelung der Transformatorwicklungen trägt zur Verringerung des durch den Proximity-Effekt verursachten Wechselstromwiderstands bei.

    Die Verschachtelung der Transformatorwicklungen trägt zur Verringerung des durch den Proximity-Effekt verursachten Wechselstromwiderstands bei.

    Bild: Traco Electronic

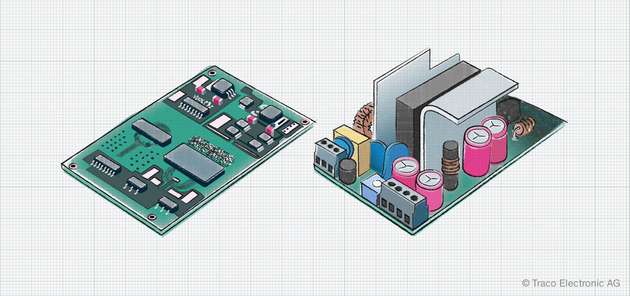

  • Zwei 70-W-Leistungswandler auf der Grundlage eines Planartransformators (links) und eines konventionellen Transformators (rechts).

    Zwei 70-W-Leistungswandler auf der Grundlage eines Planartransformators (links) und eines konventionellen Transformators (rechts).

    Bild: Traco Electronic
