Endrich Bauelemente hat ESD-Schutzbausteine der Serie EGA AM von Inpaq in sein Produktangebot aufgenommen. Sie dienen dem Schutz elektronischer Schaltungen vor elektrostatischen Entladungen. Dank ihrer geringen Kapazität von typisch 0,2 pF (bei 1 MHz) und ihrer kurzen Ansprechzeit von weniger als 1 ns sollen sie ideale Voraussetzungen für den Schutz von Leitungen mit hohen Datenraten bieten. Endrich bietet die Bauteile im 0402- und 0603-Format an. Sie sind dem Unternehmen zufolge bidirektional, zeichnen sich durch extrem geringe Leckströme aus und verkraften 1.000 ESD-Impulse. Die Bausteine sind laut Endrich RoHS konform und gemäß AEC-Q200 qualifiziert. Gedacht sind sie unter anderem für USB-, HDMI- und Bildschirmschnittstellen in digitalem Video-Equipment, Mobiltelefone, GPS-Antennen und Bluetooth-Geräte und den Automotive-Bereich. Sie sind als Modelle mit Nennspannungen von 5 V, 12 V und 24 V erhältlich und können bei Temperaturen von -55 °C bis +125 °C eingesetzt werden.
ESD-Bausteine Schutz für Leitung mit hohen Datenraten

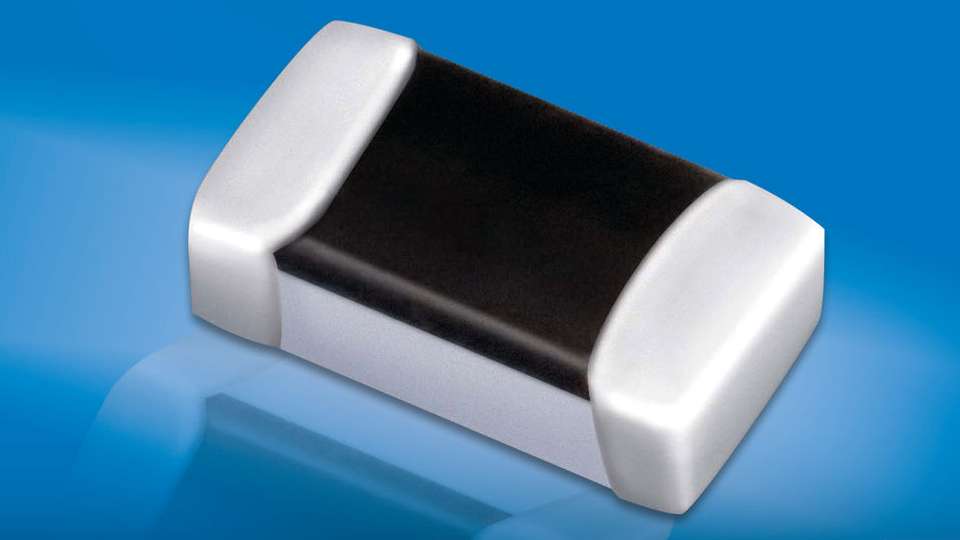

Bild: Endrich Bauelemente
