Bei steigenden Datenübertragungsraten und Betriebsfrequenzen wird es immer wichtiger, die Funktion elektrischer Geräte und Anlagen im gegenseitigen Umfeld sicher zu stellen und einen störungsfreien Betrieb zu gewährleisten. Aus diesem Grund sollten an den Schnittstellen Steckverbinder mit integriertem Tiefpassfiltern eingesetzt werden.
Eine Filterung an der Schnittstelle verhindert, dass die Störungen in das System gelangen und trägt zur Miniaturisierung der Systeme bei, da kein zusätzlicher Platz auf der Systemleiterplatte für diskrete Filterelemente verwendet werden muss.

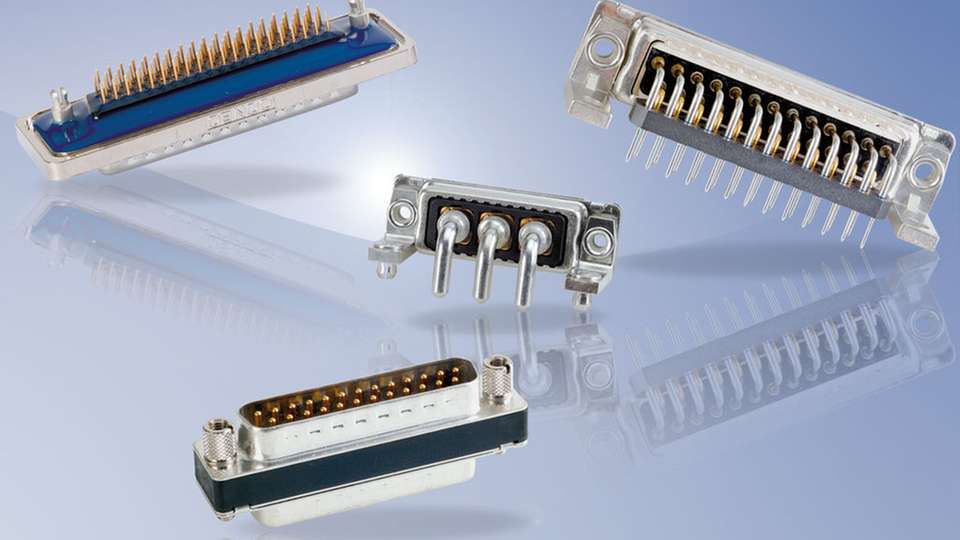

Die Anschlussmaße der Filtersteckverbinder von Conec sind in der Regel kompatibel mit ungefilterten Steckverbindern. Somit besteht auch die Möglichkeit, Systeme nachträglich ohne großen Aufwand um gefilterte Schnittstellen zu erweitern.
Bei dem einstufigen Tiefpassfilter von Conec ist jeder Kontakt des Steckverbinders mit einem Kondensator zum Steckverbindergehäuse (Masse) verbunden. Weitere mögliche Varianten sind der zweistufige LC und der dreistufige PI-Filter (C-L-C), die in verschiedenen Steckverbinderkonfigurationen verfügbar sind.
Der Unterschied der verschiedenen Filterausführungen besteht in der Performance. Bei einem weiten Abstand von Nutzsignal- und Störfrequenz reicht oftmals ein einstufiger C-Filter zur Lösung des EMV-Problems. Wird der Abstand von Nutz- und Störsignalfrequenz kleiner, kommen mehrstufige Filterkonfigurationen zum Einsatz. Ein C-Filter unterdrückt das Störsignal ab dem 3dB-Punkt mit ca. 20 dB, ein LC-Filter mit circa 40 dB und ein PI-Filter mit circa 60 dB pro Dekade.
