In der Industrie und im Transportwesen ermöglichen M12-Steckverbinder die Sensor-/Aktorverkabelung sowie Bus-Systeme. Aufgrund von wachsendem Zeitdruck durch kurze Time-to-Market Anforderungen sowie steigendem Kostendruck ist es heute notwendig, Systeme schnell, flexibel und zuverlässig aufzubauen. Dabei spielen einfach zu konfektionierende Steckverbinder eine wichtige Rolle.

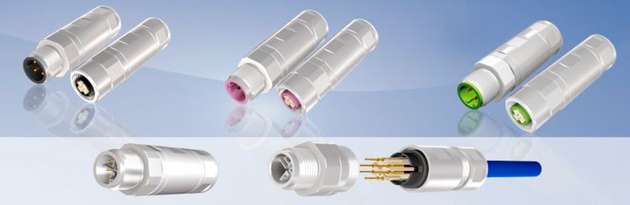

Conec bietet jetzt einen konfektionierbaren M12-Steckverbinder mit Crimpanschluss, der in den Codierungen A, B, D und X erhältlich ist. Seine kompakte und leichte Bauform eignet sich für Einsatzgebiete mit geringem Bauraum und Gewicht. Der Conec M12 Crimp X-codiert ist für Ethernetanwendungen mit Datenraten mit bis zu 10 Gigabit/s ausgelegt. Damit können Anwendungen mit hohen Datenraten im industriellen Umfeld umgesetzt werden.
Dicht und sicher
Die gedrehten Crimpkontakte können flexible Aderquerschnitte von AWG 28 bis AWG 22 (bei X-Codierung) und AWG 24 bis AWG 18 (bei A-, B- und D-Codierung) aufnehmen und sind somit für verschiedene gängige Industriedatenkabeln geeignet. Sie bieten eine zuverlässige und gasdichte Verbindung zur Litze, die auch unter extremen Bedingungen einen gleichbleibenden niedrigen Durchgangswiderstand sicherstellt.
Die Kupplungen sind darüber hinaus mit sogenannten Closed-Entry-Kontakten erhältlich. Diese bieten eine zusätzliche Stecksicherheit der Buchsenkontakte. Die Crimpkontakte können mit handelsüblichen Crimpzangen und -Maschinen verarbeitet werden. Lediglich für die X- codierte Ausführung ist eine Conec Crimpzange/Selektor nötig.
Eine taktile Rüttelsicherung schützt die Conec M12-Crimp-Steckverbinder gegen Lösen durch Schwingungen im Betrieb. Das Steckverbindergehäuse ist komplett aus Metall gefertigt und somit voll geschirmt. Die Stecker sind für Kabeldurchmesser von 4,5 bis 8,3 mm vorgesehen und die Schirmanbindung erfolgt 360° am vollem Umfang. Alle Varianten erfüllen den Schutzgrad IP67 im gesteckten und verschraubten Zustand.
