BLDC-Motoren werden häufig zur Maximierung von Effizienz und Drehmomentdichte spezifiziert, und offene Rotorkonstruktionen können diese Kapazitäten noch erweitern. Wärmeentwicklung kann diese Leistung zwar einschränken, aber spezifische Konstruktionen können dazu beitragen, die Wärmeableitung zu unterstützen. Nicht jedes OEM-Projekt erfordert dieses Maß an Analyse, aber die Entwicklungen des F&E-Teams von Portescap tragen dazu bei, neue Technologien in allen Miniaturmotoranwendungen voranzutreiben.
Leistungssteigerung

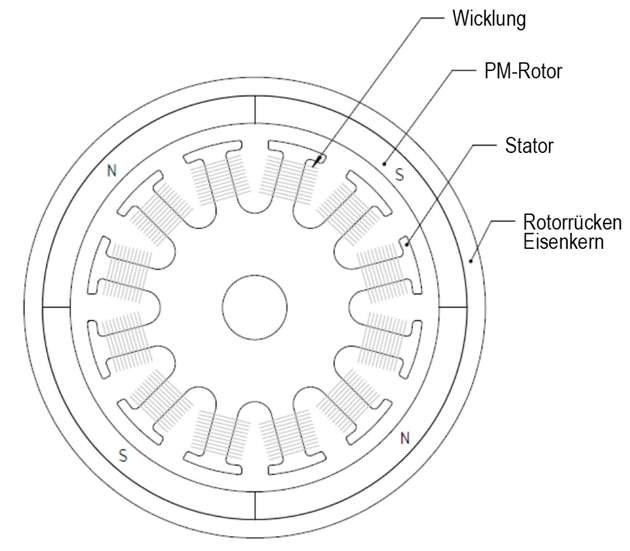

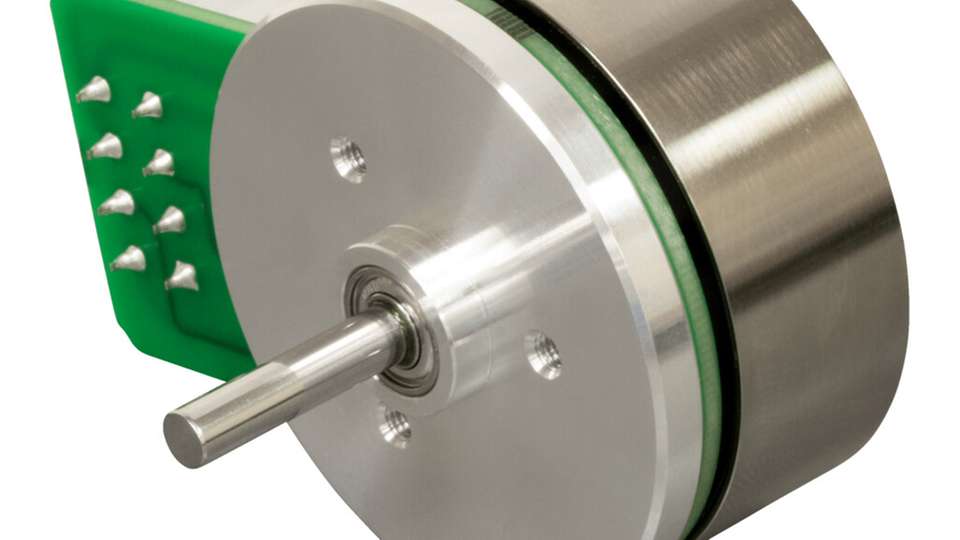

Im Vergleich zu ihren bürstenbehafteten Gegenstücken können bürstenlose Motoren einen höheren Wirkungsgrad sowie ein höheres Drehmoment und eine höhere Kraftdichte erreichen. Dies gilt insbesondere für BLDC-Motoren mit Außenrotor. In dieser Konfiguration dreht sich die Rotor-Magnet-Baugruppe um die Außenseite des Stators und dessen Wicklungen, die das Zentrum des Motors bilden.

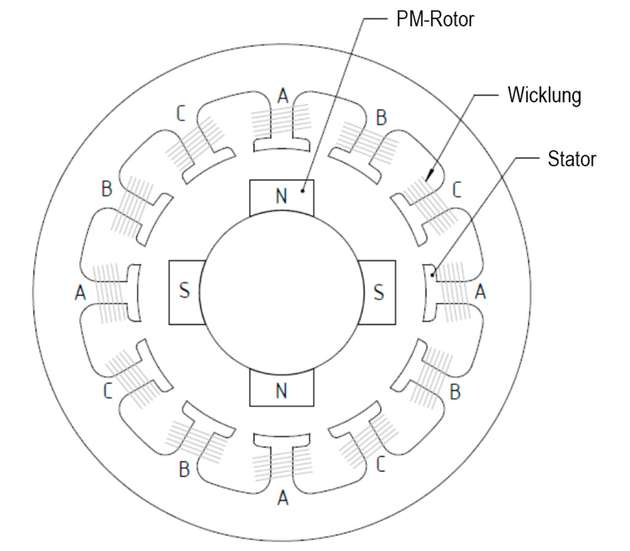

Im Gegensatz zur herkömmlichen Motorkonstruktion, bei der sich der drehende Rotor in der Mitte des Motors befindet, kann die Außenrotoranordnung ein höheres Drehmoment erzielen, das sich aus dem größeren Rotordurchmesser ergibt. Wichtig ist auch, dass ein Motor mit Außenrotor den Wirkungsgrad verbessern kann. Dies liegt vor allem an der größeren Rotorfläche in Kombination mit der äußeren Position, die eine bessere Wärmeabfuhr ermöglicht.
Auch wenn Energieverluste durch Faktoren wie Vibrationen bei der Konstruktion und Spezifikation von BLDC-Motoren berücksichtigt werden sollten, sind Wärmeverluste doch die häufigste und in der Regel die größte Herausforderung. Wärmeverluste verringern nicht nur den Wirkungsgrad, sondern sind auch ein Hauptfaktor für vorzeitige Motorausfälle.
Wärmeentwicklung
Mechanische Verluste, einschließlich Lagerreibung, sowie der Luftwiderstand, der durch den Außenrotor entsteht, tragen zur Wärmeakkumulation bei. Der bedeutendste Faktor sind jedoch die Kupferverluste, die sich aus dem Widerstand der Kupferwicklungen des Stators ergeben. Der andere Hauptbeitrag zur Wärmeentwicklung ist den Eisenkernverlusten des Motors zu schulden, die durch Oberschwingungsflüsse oder wechselnde Magnetfelder verursacht werden, einschließlich Hysterese- und Wirbelstromverluste.
Um die Auswirkungen der Wärmeentwicklung zu bekämpfen, können Konstruktionstechniken mit Außenrotor in Betracht gezogen werden, die die Wärmeableitung erhöhen. Tatsächlich war dies ein Projekt, an dem das F&E-Team von Portescap arbeitete, und das typisch für die Entwicklung neuer Motordesigns ist, sowie für die Beantwortung spezifischer Kundenherausforderungen.
Um den besten Ansatz zu testen und zu identifizieren, verglich das Team ein traditionelles, geschlossenes Außenrotordesign mit einem offenen Nutenrotor, der eine zusätzliche Belüftung bieten würde. Ein drittes Design wurde ebenfalls in Betracht gezogen und umfasste ein integriertes Flügelrad in Kombination mit einem offenen Nutenrotor, das die Belüftung möglicherweise noch weiter verbessern könnte.
Prüfung von Rotorkonstruktionen
Während die Kupferverluste des Stators den größten Beitrag zur Motorwärme leisten, tragen alle anderen Verlusttypen zum thermischen Widerstand des Motors bei. Dieser wird mathematisch durch die Bauweise des Motors und die Drehzahlvariablen bestimmt. Wenn die Drehzahl konstant ist und die Last ansteigt, verhalten sich die Eisen- und mechanischen Verluste tendenziell konstant, wobei der Temperaturanstieg hauptsächlich auf Kupferverluste zurückzuführen ist.
Bei äquivalentem Wärmewiderstand kann das maximale Drehmoment bei jeder Drehzahl anhand von Werten an einem bestimmten Lastpunkt berechnet werden. Nach der Aufzeichnung der Temperatur und des äquivalenten Widerstands an verschiedenen Datenpunkten kann ein genaues Leistungsdiagramm, einschließlich Drehzahl vs. Drehmoment, erstellt werden.
Zum Vergleich der Leistungsmerkmale von geschlossenen Rotoren, offenen Nutenrotoren und Rotoren mit integriertem offenen Flügelrad brachte das Forschungsteam mit einem Dynamometer Drehmoment auf den Motor auf. Der Temperaturanstieg der Spule wurde überwacht, bis jeder Motor seine stationäre, thermisch stabile Temperatur erreicht hatte.
Drehmomentanstieg
Die drei Motorausführungen wurden bei Drehzahlen von 0 bis 8.000 U/min in Schritten von jeweils 2.000 U/min getestet. Leistungsverlust und thermischer Widerstand jedes Motors bei festgelegten Drehzahlen wurden dann auf der Grundlage des gemessenen Widerstands, des Stroms und der stabilen Spulentemperatur berechnet.
Die Studie zeigte, dass der thermische Widerstand sowohl des offenen Nutenrotors als auch des Rotors mit integriertem Flügelrad mit zunehmender Drehzahl schnell abnahm. Während der Wärmewiderstand des geschlossenen Rotors bei Drehzahlen bis zu 3.000 U/min zunächst leicht abnahm, stieg er ab 5.000 U/min drastisch an.
Die Auswirkungen dieses thermischen Widerstands auf die Drehmomenterzeugung waren signifikant. Der Austausch des geschlossenen Rotors durch einen offenen Nutenrotor erhöht das maximale Drehmoment von 54 mNm auf 80,5 mNm bei 8.000 U/min, was einer Erhöhung der Drehmomentkapazität von 47 Prozent entspricht. Der Test zeigte, dass die integrierte Flügelradkonstruktion die maximale Drehmomentkapazität mit 113 mNm bei 8.000 U/min noch weiter erhöhte, was eine weitere Steigerung von 40 Prozent im Vergleich zum offenen Rotordesign bedeutete.
Bei der Betrachtung der Leistung zeigte die Darstellung des maximalen Drehmoments im Verhältnis zur Drehzahl auch, dass die Konstruktion mit offenem Rotor die Gesamtleistung erhöhen konnte, während die integrierte Flügelradkonstruktion die Leistung in Watt erheblich steigerte.
F&E erzielt optimales Design
Oft benötigen OEMs maßgeschneiderte Bewegungslösungen, um die Leistung ihrer spezifischen Anwendung zu optimieren. Doch auch in diesen Fällen sind möglicherweise nicht immer gesonderte Prüfprojekte wie die Analyse des Wärmewiderstands und der Wärmeableitung erforderlich. Oftmals bestätigt bereits die jahrelange Forschungs- und Entwicklungsarbeit die ideale Motor- und Bewegungslösung für die gegebenen Bedingungen.
Testsituationen wie diese zeigen jedoch, dass spezifische Designs in maßgeschneiderten Projekten analysiert werden können, um das beste Ergebnis für die gegebenen Bedingungen und Arbeitspunkte zu liefern. Darüber hinaus fließen die Erkenntnisse aus solchen Projekten in die gesamte Entwicklung der Motorentechnologie bei Portescap ein, wovon alle Kunden profitieren. Dies ist der Vorteil der Zusammenarbeit mit einem vertrauenswürdigen Experten für Miniaturmotoren mit jahrzehntelanger Erfahrung in maßgeschneiderten Bewegungssteuerungslösungen.
