Um elektrische Komponenten vor Schäden durch Feuchtigkeit, Staub und anderen Umwelteinflüssen zu schützen, werden diese typischerweise in Schaltschränken untergebracht. Unter bestimmten Umständen aber kann es sinnvoll sein, sie außerhalb der Schränke zu platzieren. Zum Beispiel bei zu wenig Platz im Schrank, für einen leichteren Zugang für die Konfiguration, Wartung oder Reparatur oder für eine bessere Luftzirkulation.

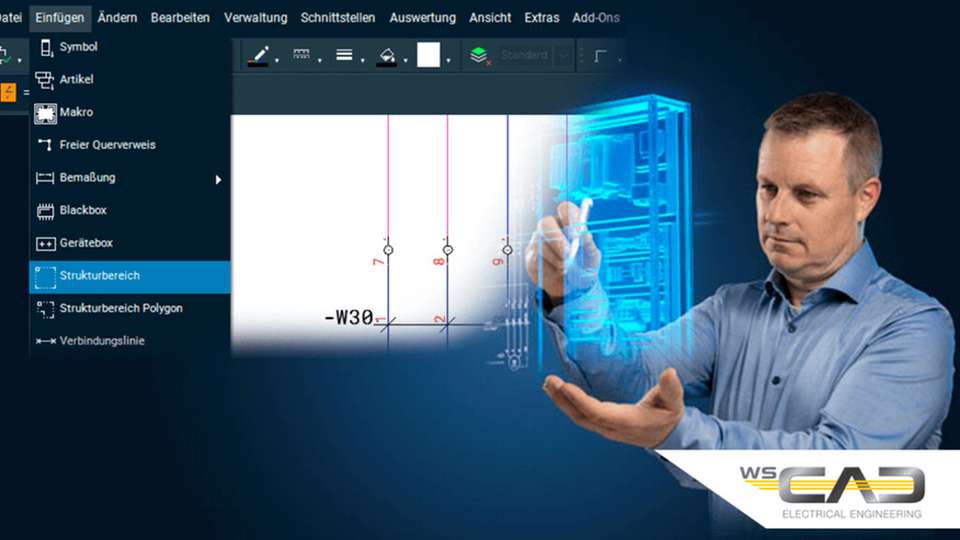

Anwender, die für ihre elektrotechnische Planung die E-CAD-Lösung von WSCAD nutzen, definieren dafür einfach und schnell im Stromlaufplan einen sogenannten Strukturbereich. Dieser virtuelle Bereich kann als Rechteck oder freies Polygon angelegt werden und enthält für alle sofort erkennbar die Komponenten außerhalb des Schaltschranks. Die Definitionen schlagen sich auch in den später folgenden Materiallisten und dem Schaltschrankaufbau nieder – inklusive der Verkabelung.
Eine kurze und bebilderte Schritt-für-Schritt-Anleitung finden interessierte Anwender hier.
